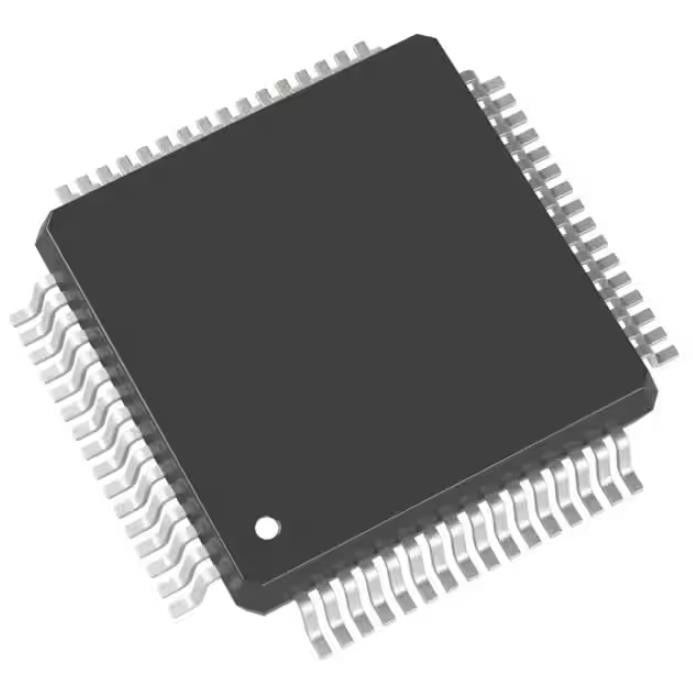

SPC5602PEF0MLH6R Stroomdetectieweerstanden Ic Mcu 32bit 256kb Flash 64lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SPC5602PEF0MLH6R |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Randapparatuur: | DMA, POR, PWM, WDT | Aantal van I/O: | 45 |
|---|---|---|---|
| De Grootte van het programmageheugen: | 256KB (256K x 8) | Het Type van programmageheugen: | FLITS |
| EEPROM-Grootte: | 4K x 16 | RAM Size: | 20K x 8 |
| Voltage - Levering (Vcc/Vdd): | 3V ~ 5.5V | Gegevensconvertors: | A/D 16x10b |
Productomschrijving
SPC5602PEF0MLH6R Stroomdetectieweerstanden Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva Microcontroller IC 32-Bit Single-Core 64MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Specificaties vanSPC5602PEF0MLH6R
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | NXP VS Inc. |
| Serie | MPC56xx Qorivva |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | e200z0u |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 64 MHz |
| Connectiviteit | CANbus, LINbus, SCI, SPI |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal I/O | 45 |
| Programma Geheugengrootte | 256KB (256K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 4K x 16 |
| RAM-grootte | 20K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3V ~ 5,5V |
| Gegevens Converters | A/D 16x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 64-LQFP |
| Toestelpakket leverancier | 64-LQFP (10x10) |
| Basisproductnummer | SPC5602 |
Kenmerken vanSPC5602PEF0MLH6R
• Tot 64 MHz, enkele uitgave, 32-bits CPU-kerncomplex (e200z0h)
— Compatibel met de ingesloten categorie Power Architecture
— Variabele lengtecodering (VLE)
• Geheugenorganisatie
— Tot 256 kB on-chip codeflashgeheugen met ECC en wis-/programmeercontroller
— Optioneel: extra 64 (4 × 16) KB data-flashgeheugen op de chip met ECC voor EEPROM-emulatie
— Tot 20 KB on-chip SRAM met ECC
• Fail-safe bescherming
- Programmeerbare waakhond-timer
— Niet-maskeerbare onderbreking
— Foutverzameleenheid
• Nexus Klasse 1-interface
• Onderbrekingen en gebeurtenissen
- 16-kanaals eDMA-controller
- 16 prioriteitsniveaucontroller
— Tot 25 externe interrupts
- PIT implementeert vier 32-bits timers
— 120 interrupts worden via INTC gerouteerd
• I/O's voor algemeen gebruik
— Individueel programmeerbaar als ingang, uitgang of speciale functie
- 37 op 64 LQFP
— 64 op 100 LQFP
• 1 eTimer-eenheid voor algemeen gebruik
— 6 timers elk met omhoog/omlaag-mogelijkheden
— 16-bits resolutie, cascadeerbare tellers
— Kwadratuurdecodering met vlag voor rotatierichting
- Vergelijking van invoer met dubbele buffer en uitvoervergelijking
• Communicatie-interfaces
— Maximaal 2 LINFlex-modules (1× master/slave, alleen 1× master)
— Tot 3 DSPI-kanalen met automatische generatie van chipselectie (tot 8/4/4 chipselecties)
toepassingen vanSPC5602PEF0MLH6R
• Eén 10-bits analoog-naar-digitaalomzetter (ADC)
— Tot 16 ingangskanalen (16 kanalen op 100 LQFP en 12 kanalen op 64 LQFP)
— Conversietijd < 1 µs inclusief bemonsteringstijd bij volledige precisie
— Programmeerbare Cross Triggering Unit (CTU)
— 4 analoge waakhonden met onderbrekingsmogelijkheid
Milieu- en exportclassificaties vanSPC5602PEF0MLH6R
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
