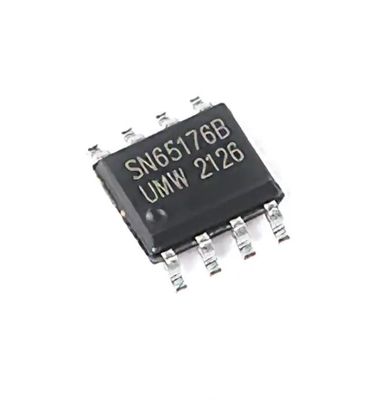

SN65176BDR Stroomdetectieweerstanden Sop-8 Rs-485/Rs-422 Ics Rohs
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN65176BDR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Type: | Zendontvanger |
|---|---|---|---|
| Protocol: | RS422, RS485 | Aantal Bestuurders/Ontvangers: | 1/1 |
| Duplex: | Half | Ontvangershysterese: | 70 mV |
| Voltage - Levering: | 4.75V ~ 5.25V | Werkende temperatuur: | -40°C ~ 105°C (Ta) |
Productomschrijving
SN65176BDR Stroomdetectieweerstanden Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Zendontvanger Halve RS422, RS485 8-SOP
Specificaties vanSN65176BDR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| Stuurprogramma's, ontvangers, zendontvangers | |
| Mfr | UMW |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Type | Zendontvanger |
| Protocol | RS422, RS485 |
| Aantal stuurprogramma's/ontvangers | 1/1 |
| Dubbelzijdig | Half |
| Ontvanger hysteresis | 70 mV |
| Datasnelheid | - |
| Spanning - voeding | 4,75V ~ 5,25V |
| Bedrijfstemperatuur | -40°C ~ 105°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 8-SOP |
Kenmerken vanSN65176BDR
• Voldoet aan EIA-standaard RS485 voor Multipoint Bus-transmissie en is compatibel met RS-422.
• Small Outline (SOIC)-pakketoptie beschikbaar voor minimale bordruimte.
•22 ns Vertragingen in de voortplanting van stuurprogramma's.
• Enkele +5V voeding.
•−7V tot +12V Bus Common Mode-bereik maakt ±7V aardingsverschil tussen apparaten op de bus mogelijk.
• Thermische uitschakelbeveiliging.
• Hoge impedantie naar bus met driver in TRI STATE of met uitgeschakelde voeding, over het gehele Common Mode-bereik maakt het mogelijk de ongebruikte apparaten op de bus uit te schakelen.
• De gecombineerde impedantie van een driveruitgang en ontvangeringang is minder dan één RS485-eenheidsbelasting, waardoor maximaal 32 zendontvangers op de bus kunnen worden aangesloten.
• 70 mV typische ontvangerhysterese.
toepassingen vanSN65176BDR
De SN75176B / SN65176B is een differentiële TRI-STATE bus/lijntransceiver met hoge snelheid die is ontworpen om te voldoen aan de ® -vereisten van de EIA-standaard RS485 met een uitgebreid common-modebereik (+12V tot −7V), voor multipoint datatransmissie.Bovendien is het compatibel met
RS-422.De driver- en ontvangeruitgangen zijn voorzien van TRI-STATE-mogelijkheden, voor de driveruitgangen over het gehele common-modebereik van +12V tot −7V.Busconflicten of foutsituaties die overmatige vermogensdissipatie binnen het apparaat veroorzaken, worden afgehandeld door een thermisch uitschakelcircuit, dat de driveruitgangen in de hoge impedantietoestand dwingt.DC-specificaties zijn gegarandeerd bij een temperatuur van 0 tot 70 °C en een voedingsspanning van 4,75 V tot 5,25 V.
Milieu- en exportclassificaties vanSN65176BDR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
