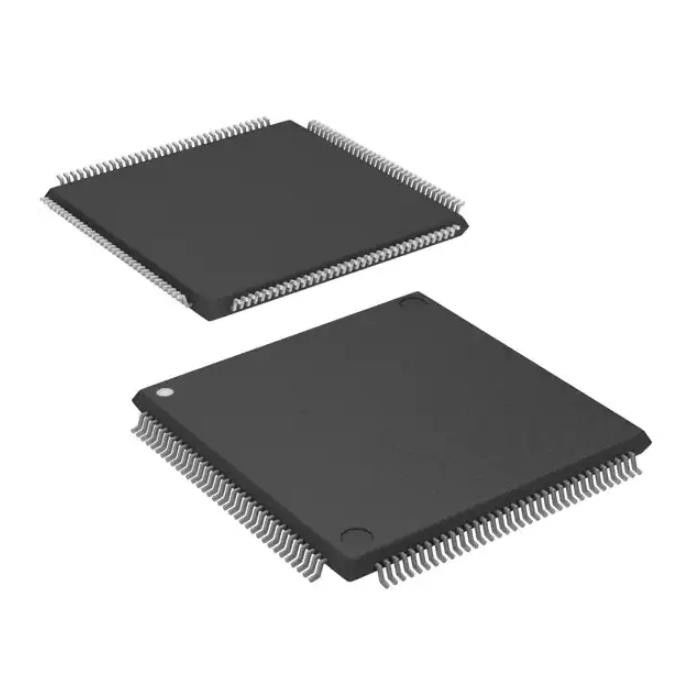

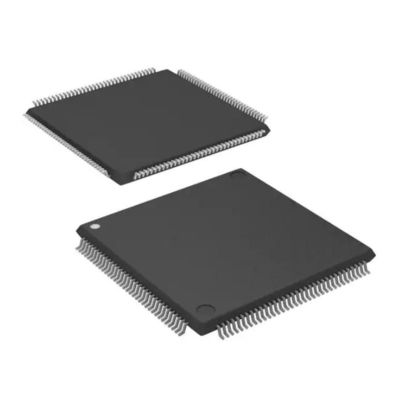

SAF-XC161CS-32F20F BB Stroomdetectieweerstanden Ic Mcu 16bit 256kb Flash 144tqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SAF-XC161CS-32F20F BB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Infineon Technologies | Reeks: | XC16x |
|---|---|---|---|
| pakket: | Band & Spoel (RT) | Productstatus: | Verouderd |
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Kernbewerker: | C166SV2 |
| Kerngrootte: | met 16 bits | Snelheid: | 20MHz |
Productomschrijving
SAF-XC161CS-32F20F BB Stroomdetectieweerstanden Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Microcontroller IC 16-Bit 20MHz 256KB (256K x 8) FLASH PG-TQFP-144-7
Specificaties vanSAF-XC161CS-32F20F BB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon-technologieën |
| Serie | XC16x |
| Pakket | Band & Spoel (TR) |
| product status | Verouderd |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | C166SV2 |
| Kerngrootte | 16-bits |
| Snelheid | 20 MHz |
| Connectiviteit | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Randapparatuur | PWM, WDT |
| Aantal I/O | 99 |
| Programma Geheugengrootte | 256KB (256K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 12K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2,35V ~ 2,7V |
| Gegevens Converters | A/D 12x8/10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 144-LQFP |
| Toestelpakket leverancier | PG-TQFP-144-7 |
| Basisproductnummer | SAF-XC161 |
Kenmerken vanSAF-XC161CS-32F20F BB
• Krachtige 16-bits CPU met 5-traps pijplijn
- 25 ns instructiecyclustijd bij 40 MHz CPU-klok (uitvoering in één cyclus)
– Vermenigvuldiging met 1 cyclus (16 × 16 bit), achtergrondverdeling (32/16 bit) in 21 cycli
- 1-Cycle Multiply-and-Accumulate (MAC) instructies
- Verbeterde voorzieningen voor booleaanse bitmanipulatie
– Zero-Cycle Jump-uitvoering
– Aanvullende instructies ter ondersteuning van HLL en besturingssystemen
– Op registers gebaseerd ontwerp met meerdere variabele registerbanken
- Ondersteuning voor snelle contextwisseling met twee extra lokale registerbanken
– 16 Mbytes totale lineaire adresruimte voor code en data
– 1024 bytes On-Chip Special Function Register Area (C166Family-compatibel)
• Onderbrekingssysteem met 16 prioriteitsniveaus met 73 bronnen, bemonsteringsfrequentie tot 50 ns
• 8-kanaals onderbrekingsgestuurde single-cycle gegevensoverdrachtfaciliteiten via perifere gebeurteniscontroller (PEC), 24-bits pointers dekken de totale adresruimte
• Clock Generation via on-chip PLL (factoren 1:0.15 … 1:10), of via Prescaler (factoren 1:1 … 60:1)
• On-chip geheugenmodules
– 2 Kbyte On-Chip Dual-Port RAM (DPRAM)
– 4 Kbytes On-Chip Data SRAM (DSRAM)
– 6 Kbytes On-Chip Programma/Data SRAM (PSRAM)
– 256 KBytes on-chip programmageheugen (flashgeheugen)
• On-chip randapparatuurmodules
– 12-kanaals A/D-converter met programmeerbare resolutie (10-bit of 8-bit) en conversietijd (tot 2,55 µs of 2,15 µs)
– Twee 16-kanaals opname-/vergelijkingseenheden voor algemeen gebruik (32 ingangs-/uitgangspennen)
- Multifunctionele timereenheid voor algemeen gebruik met 5 timers
– Twee synchrone/asynchrone seriële kanalen (USART's)
– Twee supersnelle synchrone seriële kanalen
– On-Chip TwinCAN-interface (Rev. 2.0B actief) met 32 Message Objects (Full CAN/Basic CAN) op twee CAN-knooppunten en Gateway-functionaliteit
– IIC-businterface (10-bits adressering, 400 kbit/s) met 3 kanalen (gemultiplext)
- Realtime klok op de chip, aangedreven door een speciale oscillator
• Stand-by-, slaap- en uitschakelmodi met flexibel energiebeheer
• Programmeerbare Watchdog Timer en Oscillator Watchdog
toepassingen vanSAF-XC161CS-32F20F BB
De bestelcode voor Infineon-microcontrollers geeft een exacte verwijzing naar het gewenste product.Deze bestelcode identificeert:
• de afgeleide zelf, dwz de functieset, het temperatuurbereik en de voedingsspanning
• het pakket en het soort levering.Voor de beschikbare bestelcodes voor de XC161 aub
raadpleeg uw verantwoordelijke verkoopvertegenwoordiger of uw lokale distributeur.
Opmerking: De bestelcodes voor Mask-ROM-versies worden voor elk product gedefinieerd na verificatie van de respectieve ROM-code.
Milieu- en exportclassificaties vanSAF-XC161CS-32F20F BB
| ATTRIBUUT | BESCHRIJVING |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
