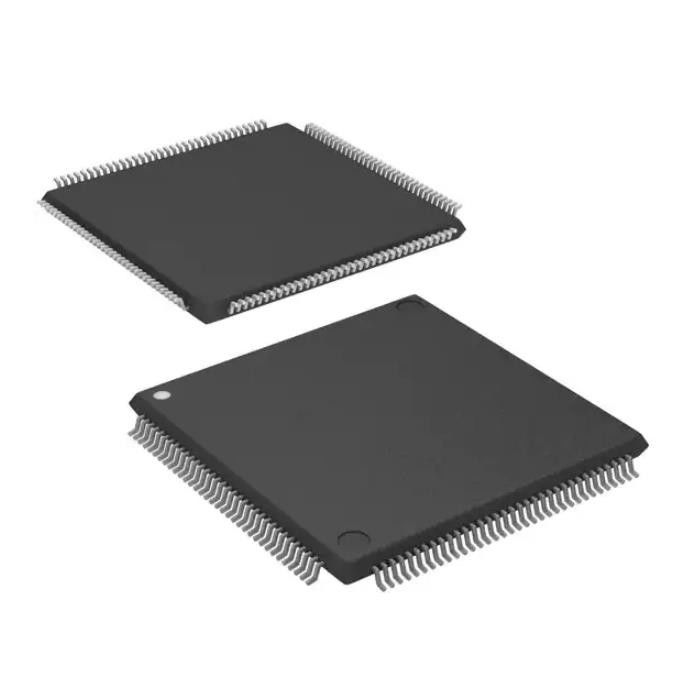

Saf-xc161cj-16F20F van de Betekenisweerstanden van BB Huidige Ic Mcu 128kb Flits met 16 bits 144tqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SAF-XC161CJ-16F20F BB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Infineon Technologies | Reeks: | XC16x |
|---|---|---|---|
| pakket: | Band & Spoel (RT) | Productstatus: | Beëindigd bij digi-Sleutel |
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Digi-zeer belangrijke Programmeerbare Kernbewerker: | C166SV2 |
| Kerngrootte: | met 16 bits | Snelheid: | 20MHz |
Productomschrijving
Saf-xc161cj-16F20F van de Betekenisweerstanden van BB Huidige Ic Mcu 128kb Flits met 16 bits 144tqfp
Microcontroller van C166SV2 XC16x 20MHz 128KB (128K x 8) FLITS met 16 bits pg-tqfp-144-7 van IC
Specificaties van saf-xc161cj-16F20F BB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon Technologies |
| Reeks | XC16x |
| Pakket | Band & Spoel (RT) |
| Productstatus | Beëindigd bij digi-Sleutel |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Kernbewerker | C166SV2 |
| Kerngrootte | met 16 bits |
| Snelheid | 20MHz |
| Connectiviteit | CANbus, EBI/EMI, I ² C, SLDM, SPI, UART/USART |
| Randapparatuur | PWM, WDT |
| Aantal van I/O | 99 |
| De Grootte van het programmageheugen | 128KB (128K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 8K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.35V ~ 2.7V |
| Gegevensconvertors | A/D 12x8/10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 144-LQFP |
| Het Pakket van het leveranciersapparaat | Pg-tqfp-144-7 |
| Het Aantal van het basisproduct | Saf-XC161 |
Eigenschappen van saf-xc161cj-16F20F BB
• Hoge Prestaties cpu met 16 bits met 5-stadium Pijpleiding
– 25 NS-Instructiecyclusduur bij de Klok van 40 Mhz cpu (enig-Cyclusuitvoering)
– 1-cyclus Vermenigvuldiging (16 × met 16 bits), Achtergrondafdeling (32/met 16 bits) in 21 Cycli
– de 1-cyclus vermenigvuldigen-en-accumuleert de Instructies (van MAC)
– De verbeterde Faciliteiten Van Boole van de Beetjemanipulatie
– Nul-cyclus Spronguitvoering
– Extra Instructies om HLL en Besturingssystemen te steunen
– Op het register gebaseerd Ontwerp met Veelvoudige Veranderlijke Registerbanken
– De snelle Steun van de Contextomschakeling met Twee Extra Lokale Registerbanken
– 16 Mbytes Totale Lineaire Adresruimte voor Code en Gegevens
– Gebied van het de Functieregister van de 1024 Bytes op-Spaander het Speciale (C166Family-Compatibel systeem)
• 16-prioriteit-niveau onderbreek Systeem met 73 Bronnen, steekproef-Tarief neer aan 50 NS
• 8-kanaal onder*breken-Gedreven de Overdrachtfaciliteiten van enig-Cyclusgegevens via Perifeer Gebeurteniscontrolemechanisme (PEC), van de 24-beetje Totale het Adresruimte Wijzersdekking
• Klokgeneratie via op-spaander PLL (het 1:10 van het factoren1:0.15…), of via Prescaler (het 60:1 van het factoren1:1…)
• De Modules van het op-spaandergeheugen
– De dubbel-Haven RAM van de 2 Kbytes op-Spaander (DPRAM)
– De Gegevens SRAM van de 4 Kbytes op-Spaander (DSRAM)
– Het Programma van de 2 Kbytes op-Spaander/Gegevens SRAM (PSRAM)
– Het Programmageheugen van de 128 Kbytes op-Spaander (Flashgeheugen)
• Op-spaander Randmodules
– 12-kanaal A/D Convertor met Programmeerbare Resolutie
(10-beetje of met 8 bits) en Omzettingstijd (onderaan aan 2,55 µs of 2,15 µs)
– Twee het 16-kanaal Algemene Doel vangt/vergelijkt Eenheden
(32 Input-output Spelden)
– De multifunctionele Eenheid van de Algemeen Doeltijdopnemer met 5 Tijdopnemers
– Twee Synchrone/Asynchrone Periodieke Kanalen (USARTs)
– Twee hoog-snelheid-Synchrone Periodieke Kanalen
– De Interface van op-spaandertwincan (actieve Toer 2.0B) met 32 Berichtvoorwerpen
(Volledige CAN/Basic KAN) op Twee KAN Knopen, en Gatewayfunctionaliteit
– Periodieke Gegevens - verbindingsmodule (SDLM), volgzaam met J1850, ondersteunende Klasse 2
– IIC Businterface (10-beetje richtend, 400 kbit/s) met 3 (gemultiplexte) Kanalen
– Op-spaanderklok In real time die, door Specifieke Oscillator wordt gedreven
• Voer, Slaap, en Macht onderaan Wijzen met Flexibel Energiebeheer niets uit
• Programmeerbare Watchdog-timer en Oscillatorwaakhond
Toepassingen van saf-xc161cj-16F20F BB
De het bestel- code voor Infineon-microcontrollers verstrekt een nauwkeurige verwijzing naar het vereiste product. Deze het bestel- code identificeert zich:
• het derivaat zelf, d.w.z. zijn functiereeks, temperatuurwaaier, en het leveringsvoltage
• het pakket en het type van levering.
Voor het beschikbare opdracht geven tot te verwijzen de codes voor XC161 gelieve naar uw verantwoordelijke vertegenwoordiger of uw lokale verdeler.
Nota: De het bestel- codes voor versies masker-ROM zijn definedfor elk product na controle van de respectieve ROM-code. Dit document beschrijft verscheidene derivaten van XC161
groep. Lijst 1 somt deze derivaten op en vat de verschillen samen. Aangezien dit document naar elk van deze derivaten verwijst, kunnen sommige beschrijvingen niet op een specificproduct van toepassing zijn.
Voor de eenvoud worden alle versies bedoeld bij termijn XC161 door dit document.
Milieu & de Uitvoerclassificaties van saf-xc161cj-16F20F BB
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
