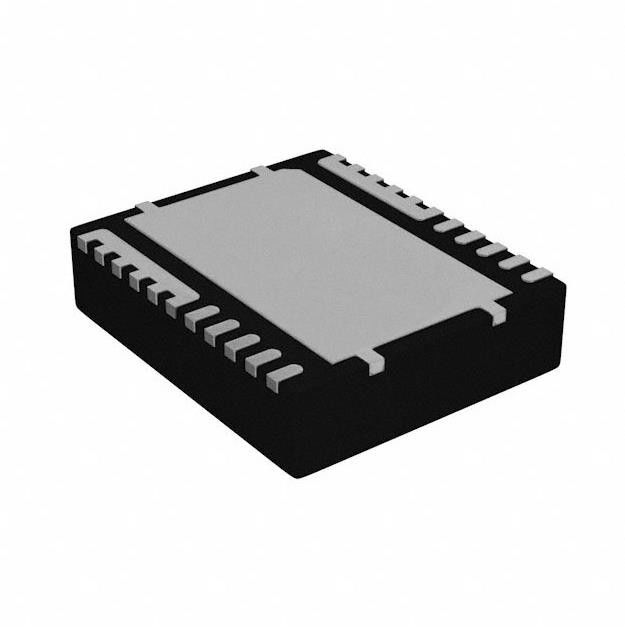

CSD95372AQ5M Converters Power IC Chip MOSFET 12-LSON-CLIP (5x6)
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CSD95372AQ5M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Huidig - Output/Kanaal: | 60A | Huidig - Piekoutput: | 90A |
|---|---|---|---|
| Voltage - Levering: | 4.5V ~ 5.5V | Voltage - Lading: | 4.5V ~ 16V |
| Werkende temperatuur: | -55°C ~ 150°C (TJ) | Ladingstype: | Aanleidinggevend |
| Technologie: | Machtsmosfet | Interface: | PWM |
Productomschrijving
CSD95372AQ5M Converters Power IC Chip MOSFET 12-LSON-CLIP (5x6)
Halve brug driver Synchrone buck-converters Power MOSFET 12-LSON-CLIP (5x6)
Specificaties van CSD95372AQ5M
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Volledige Half-Bridge-stuurprogramma's | |
| Mfr | Texas Instrumenten |
| Serie | NexFET™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Uitgangsconfiguratie | Halve brug |
| toepassingen | Synchrone buck-converters |
| Koppel | PWM |
| Type belasting | Inductief |
| Technologie | Vermogens-MOSFET |
| Rds aan (type) | - |
| Stroom - Uitgang / Kanaal | 60A |
| Stroom - Piekoutput | 90A |
| Spanning - voeding | 4,5V ~ 5,5V |
| Spanning - Belasting | 4,5V ~ 16V |
| Bedrijfstemperatuur | -55°C ~ 150°C (TJ) |
| Functies | Bootstrapcircuit, statusvlag |
| Foutbeveiliging | Te hoge temperatuur, doorschieten, UVLO |
| Montage type | Opbouwmontage |
| Pakket / koffer | 12-PowerLFDFN |
| Toestelpakket leverancier | 12-LSON-CLIP (5x6) |
| Basisproductnummer | CSD95372 |
FunctiesvanCSD95372AQ5M
• 60 A continue bedrijfsstroomcapaciteit
• 92,4% systeemrendement bij 30 A
• Ultralaag vermogensverlies van 3,3 W bij 30 A
• Hoge frequentiewerking (tot 2 MHz)
• Hoge dichtheid - ZOON 5 x 6 mm voetafdruk
• Pakket met ultralage inductie
• Systeemgeoptimaliseerde PCB-footprint
• Compatibel met 3,3 V en 5 V PWM-signaal
• Diode-emulatiemodus met FCCM
• Analoge temperatuuruitgang
• Ingangsspanningen tot 16 V
• Tri-State PWM-ingang
• Geïntegreerde Bootstrap-schakelaar
• Geoptimaliseerde dode tijd voor doorschietende bescherming
• RoHS-conform – Loodvrije eindplaten
• Halogeenvrij
toepassingenvanCSD95372AQ5M
• Meerfasige synchrone buck-converter
– Hoogfrequente toepassingen
– Toepassingen met hoge stroom en lage inschakelduur
• Point-of-Load DC-DC-converters
• Geheugen en grafische kaarten
• Desktop en server VR11.x en VR12.x voor V-Core synchrone buck-converters
Milieu- en exportclassificatiesvanCSD95372AQ5M
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH getroffen |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
