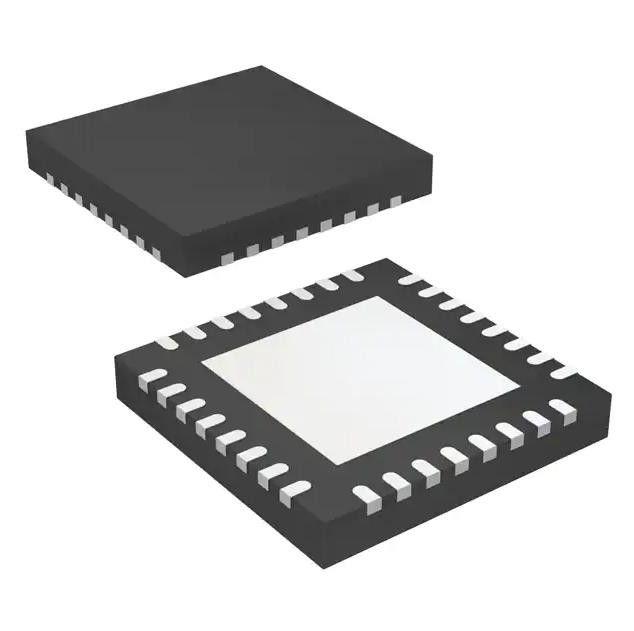

LMK00304SQ/NOPB transistoric Chip Ic Clk Buffer 3:5 3.1ghz 32wqfn
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LMK00304SQ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Type: | Fanout Buffer (Distributie), Multiplextelegraaf, Vertaler |
|---|---|---|---|
| Aantal Kringen: | 1 | Ingevoerde verhouding -: Output: | 3:05 |
| Ingevoerd verschil -: Output: | Ja/ja | Input: | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Kristal |
| Output: | HCSL, LVCMOS, LVDS, LVPECL | Maximum frequentie -: | 3,1 GHz |
Productomschrijving
LMK00304SQ/NOPB transistoric Chip Ic Clk Buffer 3:5 3.1ghz 32wqfn
Klokfanout Buffer (Distributie), Multiplextelegraaf, het 3:5 van Vertalersic 3,1 GHz 32-WFQFN Blootgesteld Stootkussen
Specificaties van LMK00304SQ/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Klok/Timing | |
| Klokbuffers, Bestuurders | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Type | Fanout Buffer (Distributie), Multiplextelegraaf, Vertaler |
| Aantal Kringen | 1 |
| Ingevoerde verhouding -: Output | 3:05 |
| Ingevoerd verschil -: Output | Ja/ja |
| Input | CML, HCSL, HSTL, LVDS, LVPECL, SSTL, Kristal |
| Output | HCSL, LVCMOS, LVDS, LVPECL |
| Maximum frequentie - | 3,1 GHz |
| Voltage - Levering | 3.15V ~ 3.45V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 32-WFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 32-WQFN (5x5) |
| Het Aantal van het basisproduct | LMK00304 |
Eigenschappen van LMK00304SQ/NOPB
De Multiplextelegraaf van de 3:1input
– Twee Universele Input stelt tot 3,1 GHz in werking en keurt LVPECL, LVDS, CML, SSTL, HSTL, HCSL, of Single-Ended Klokken goed
– Één Crystal Input Accepts een 10-Mhz aan 40 - Mhz-Kristal of Single-Ended Klok
• Twee Banken met 2 Differentiële Output elk
– LVPECL, LVDS, HCSL, of (Verkiesbaar) hallo-Z
– LVPECL Bijkomende Jitter met LMK03806-Klokbron bij 156,25 Mhz:
– 20 fs RMS (kHz 10 aan 1 Mhz)
– 51 fs RMS (kHz 12 aan 20 Mhz)
• Hoge PSRR: – 65/– dBc 76 (LVPECL/LVDS) bij 156,25 Mhz
• LVCMOS-de Output met Synchroon laat Input toe
• Speld-gecontroleerde Configuratie
• VCC Kernlevering: 3.3 V 5%
• 3 onafhankelijke VCCO-Outputlevering: 3.3 V/2.5 V 5%
• Industriële Temperatuurwaaier: – 40°C aan +85°C
• 32 lood WQFN (5 mm × 5 mm)
Toepassingen van LMK00304SQ/NOPB
• Klokdistributie en Niveauvertaling voor ADCs, DACs, multi-Gigabit Ethernet, XAUI, Fibre Channel, SATA/SAS, SONET/SDH, CPRI, Backplanes Met hoge frekwentie
• Schakelaars, Routers, Linecards, Timingskaarten
• Servers, Gegevensverwerking, PCI Express (PCIe 3,0)
• Verre Radioeenheden en Baseband Eenheden
Milieu & de Uitvoerclassificaties van LMK00304SQ/NOPB
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
