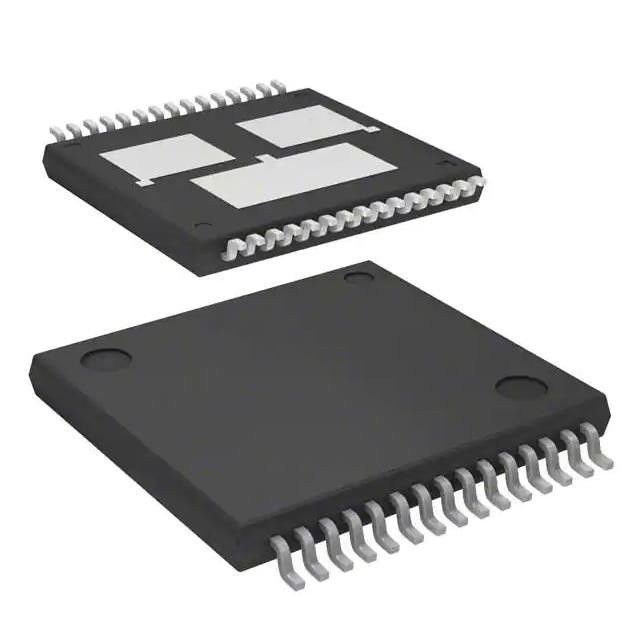

VNH5019ATR-E Transistor IC Chip Multipwrso 30 MTR DRV 5.5V-24V
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Vnh5019atr-e |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Toepassingen: | Automobiel | Huidig - Output: | 30A |
|---|---|---|---|
| Voltage - Levering: | 5.5V ~ 24V | Voltage - Lading: | 5.5V ~ 24V |
| Werkende temperatuur: | -40°C ~ 150°C (TJ) | Opzettend Type: | De oppervlakte zet op |
| Pakket/Geval: | 30-PowerSOP (0,630“, 16.00mm Breedte) | Het Pakket van het leveranciersapparaat: | MultiPowerSO-30 |
| Hoog licht: | VNH5019ATR-E Transistor IC,IC Chip Multipwrso 30,5.5V Transistor IC Chip |
||
Productomschrijving
VNH5019ATR-E Transistor Ic Chip Mtr Drv 5.5-24v Multipwrso-30
Motorbesturing Power MOSFET parallel, PWM MultiPowerSO-30
Specificaties van VNH5019ATR-E
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Motorrijders, controllers | |
| Mfr | ST Micro-elektronica |
| Serie | ECOPACK®, VIPower™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Motortype - stappenmotor | - |
| Motortype - AC, DC | Geborstelde gelijkstroom |
| Functie | Driver - volledig geïntegreerd, besturing en vermogenstrap |
| Uitgangsconfiguratie | Halve Brug (2) |
| Koppel | Parallel, PWM |
| Technologie | Vermogens-MOSFET |
| Stap resolutie | - |
| toepassingen | Automobiel |
| Huidige uitgang | 30A |
| Spanning - voeding | 5,5V ~ 24V |
| Spanning - Belasting | 5,5V ~ 24V |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 30-PowerSOP (0,630", 16,00 mm breed) |
| Toestelpakket leverancier | MultiPowerSO-30 |
| Basisproductnummer | VNH5019 |
Kenmerken vanVNH5019ATR-E
• AEC-Q100 gekwalificeerd
• ECOPACK®: loodvrij en RoHS-conform
• Uitgangsstroom: 30 A
• 3 V CMOS-compatibele ingangen
• Onderspannings- en overspanningsuitschakeling
• Dwarsgeleidingsbeveiliging
• Stroombegrenzing
• Zeer laag stroomverbruik in stand-by
• PWM-werking tot 20 kHz
• Bescherming tegen:
• Grondverlies en verlies van VCC
• Uitgang stroomdetectie proportioneel met motorstroom
• Laadpompuitgang voor bescherming tegen omgekeerde polariteit
• Uitgang beveiligd tegen kortsluiting naar aarde en kortsluiting naar VCC
Toepassingen vanVNH5019ATR-E
De VHN5019A-E is een full bridge motor driverbedoeld voor een breed scala aan auto'stoepassingen.Het apparaat bevat eendualmonolithische high-side drivers en twee low-sideschakelaars.De high-side chauffeursschakelaar is ontworpenmet behulp van STMicroelectronics' bekende en bewezen
gepatenteerde VIPower® M0-technologie die het mogelijk maaktom efficiënt te integreren op dezelfde matrijs een waarPower MOSFET met een intelligentsignaal/beveiligingscircuit.
Milieu- en exportclassificaties vanVNH5019ATR-E
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
