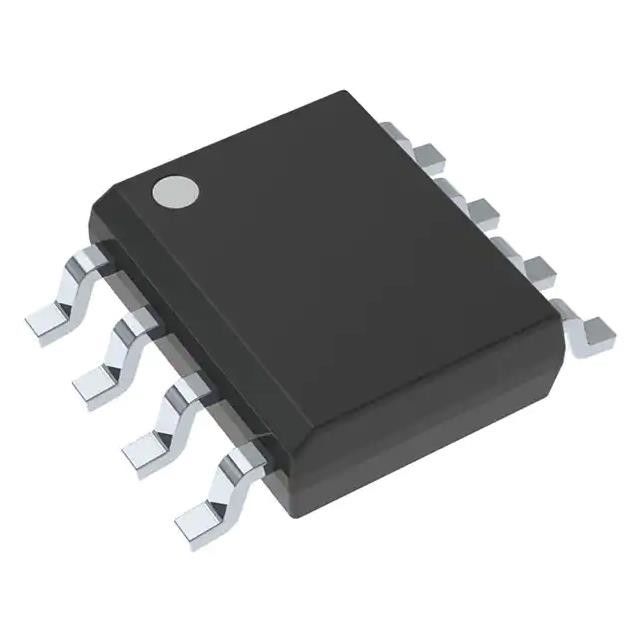

TCAN1051VDRQ1 geïntegreerde schakeling IC Chip Transceiver Half 1/1 8SOIC
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TCAN1051VDRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Type: | Zendontvanger |
|---|---|---|---|
| Protocol: | CANbus | Aantal Bestuurders/Ontvangers: | 1/1 |
| Duplex: | Half | Ontvangershysterese: | 120 mV |
| Datasnelheid: | 2Mbps | Voltage - Levering: | 4.5V ~ 5.5V |
| Hoog licht: | TCAN1051VDRQ1,8SOIC IC Chip Transceiver,TCAN1051VDRQ1 kring IC |
||
Productomschrijving
TCAN1051VDRQ1 Spaander de van geïntegreerde schakelingen Zendontvanger Halve 1/1 8soic van IC
1/1 Zendontvanger Halve CANbus 8-SOIC
Specificaties van TCAN1051VDRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Interface | |
| Bestuurders, Ontvangers, Zendontvangers | |
| Mfr | Texas Instruments |
| Reeks | Automobiel, aec-Q100 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Type | Zendontvanger |
| Protocol | CANbus |
| Aantal Bestuurders/Ontvangers | 1/1 |
| Duplex | Half |
| Ontvangershysterese | 120 mV |
| Datasnelheid | 2Mbps |
| Voltage - Levering | 4.5V ~ 5.5V |
| Werkende Temperatuur | -55°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-SOIC (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-SOIC |
| Het Aantal van het basisproduct | TCAN1051 |
Eigenschappen van TCAN1051VDRQ1
• AEC Q100: Gekwalificeerd voor automobieltoepassingen
– Temperatuurrang 1: -40°C aan 125°C, Ta
– HBM-classificatieniveau: ±16 kV
– CDM-classificatieniveau ±1500 V
• Ontmoet het ISO-11898-2:2016 en
ISO-normen van de 11898-5:2007 de fysieke laag
• Functionele veiligheid-Geschikt
– Documentatie beschikbaar aan het systeemontwerp van de hulp functioneel veiligheid
• ‚Turbo‘ KAN:
– Alle apparaten steunen schrijver uit de klassieke oudheid KUNNEN en 2 F-D MbpsCAN (flexibele datasnelheid) en de optiessteun 5 van „G“ Mbps
– Korte en symmetrische de lijntijden van de propagatievertraging timesand snel voor verbeterde timingsmarge
– De hogere datasnelheden in geladen KUNNEN netwerken
• EMC prestaties: steunt SAE j2962-2 en iec62228-3 (tot 500 kbps) zonder gemeenschappelijke modechoke
• I/O Voltagewaaier steunt 3,3 V en 5 V MCUs
• Ideaal passief gedrag toen unpowered
– Bus en logica de terminals zijn hoge (zonder commissie) impedantie
– Macht up/down met glitch vrije verrichtingsonbus en RXD-output
• Beschermingseigenschappen
– De bescherming van CEI ESD tot ±15 kV
– De bescherming van de busfout: ±58 V (varianten niet-h) en ±70 V (h-varianten)
– Undervoltage-bescherming op VCC de leveringsterminals en van VIO (Vvariants slechts)
– Bestuurders dominant time-out (TXD DTO) - Datarates neer aan 10 kbps
– Thermische sluitingsbescherming (TSD)
• De inputvoltage van de ontvangers gemeenschappelijk wijze: ±30 V
• Typische lijnvertraging: 110 NS
• Verbindingstemperaturen van – 55°C aan 150°C
• Beschikbaar het pakket in van SOIC (8) en leadlessVSON (8) Pakket (3,0 mm x 3,0 mm) met beter geautomatiseerd optisch inspectie (AOI) vermogen
Toepassingen van TCAN1051VDRQ1
• Automobiel en Vervoer
• Al hoogst geladen apparatensteun KAN netwerken
• Zware machinesisobus toepassingen – ISO 11783
Milieu & de Uitvoerclassificaties van TCAN1051VDRQ1
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
