Van de Transistoric van 2500VRMS ISO7140CCDBQR de Spaander DGTL ISO 4CH GP 16SSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7140CCDBQR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Geïsoleerde Powerate-tpLH van de Propagatievertraging/tpHL (Maximum): | Nr | Aantal Kanalen: | 4 |
|---|---|---|---|
| Input - Zij1/side 2: | 4/0 | Kanaaltype: | Eenrichtings |
| Voltage - Isolatie: | 2500Vrms | Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs |
| Datasnelheid: | 50Mbps | TpLH van de propagatievertraging/tpHL (Maximum): | 35ns, 35ns |
| Hoog licht: | 2500VRMS ISO7140CCDBQR,ISO7140CCDBQR transistor IC,4CH GP 16SSOP-Transistor IC |
||
Productomschrijving

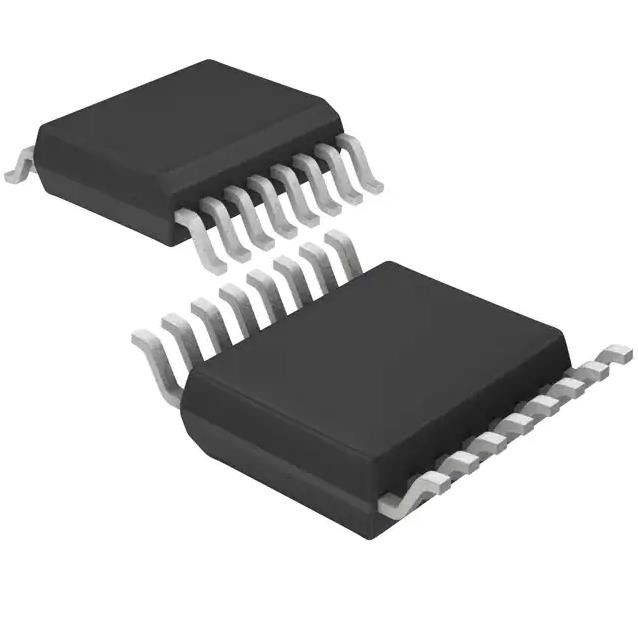

ISO7140CCDBQR transistor Ic Chip Dgtl Iso 2500vrms 4ch Gp 16ssop
Algemeen Doel Digitale Isolator 2500Vrms 4 Kanaal 50Mbps 25kV/µs CMTI 16-SSOP (0,154“, 3.90mm Breedte)
Specificaties van ISO7140CCDBQR
| TYPE | BESCHRIJVING |
| Categorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Technologie | Capacitieve Koppeling |
| Type | Algemeen Doel |
| Geïsoleerde Macht | Nr |
| Aantal Kanalen | 4 |
| Input - Zij1/side 2 | 4/0 |
| Kanaaltype | Eenrichtings |
| Voltage - Isolatie | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min) | 25kV/µs |
| Datasnelheid | 50Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum) | 35ns, 35ns |
| (De Maximum) Vervorming van de impulsbreedte | 3ns |
| Stijgings/Daling Tijd (Type) | 2ns, 2ns |
| Voltage - Levering | 2.7V ~ 5.5V |
| Werkende Temperatuur | -40°C ~ 125°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 16-SSOP (0,154“, 3.90mm Breedte) |
| Het Pakket van het leveranciersapparaat | 16-SSOP |
| Het Aantal van het basisproduct | ISO7140 |
Eigenschappen van ISO7140CCDBQR
• Maximum Signalerend Tarief: 50 Mbps (met Levering 5-v)
• Robuust Ontwerp met Geïntegreerde Lawaaifilter
• Standaardoutput Lage Optie (Achtervoegsel F)
• Lage Machtsconsumptie, Typische ICC per Kanaal (met Levering 3,3-v):
– ISO7131: 1.5 mA in 1 Mbps, 2,6 mA bij 25 Mbps
– ISO7140: 1 mA in 1 Mbps, 2,3 mA bij 25 Mbps
– ISO7141: 1.3 mA in 1 Mbps, 2,6 mA bij 25 Mbps
• Lage Propagatievertraging: 23 NS Typisch (Levering 3,3-v)
• Brede Temperatuurwaaier: – 40°C aan 125°C
• 50-kV/µs Voorbijgaande Typische Immuniteit,
• Met lange levensuur met SiO2-Isolatiebarrière
• Werkt van Levering 2,7-v, 3,3-v, en 5-v en Logicaniveaus
• Klein Pakket qsop-16
• Veiligheid en Regelgevende Goedkeuring
– Isolatie 2500-VRMS 1 minuut per UL 1577
– ISOLATIE 4242-VPK PER DIN V VDE V 0884-10
(VDE V 0884-10): 2006-12, 566 VPK het Werk Voltage
– CSA-van de Componentengoedkeuring het Bericht 5A, van CEI 60950-1 en van CEI 61010-1 de Normen van het Beëindigenmateriaal
– CQC-Certificatie per GB 4943.1-2011
Toepassingen van ISO7140CCDBQR
• Isolatie voor algemeen gebruik
– Industriële Fieldbus
– Profibus
– Modbus™
– DeviceNet-Gegevensbussen
– RS-232, RS-485
– Periodiek Peripheral interface
Milieu & de Uitvoerclassificaties van ISO7140CCDBQR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
