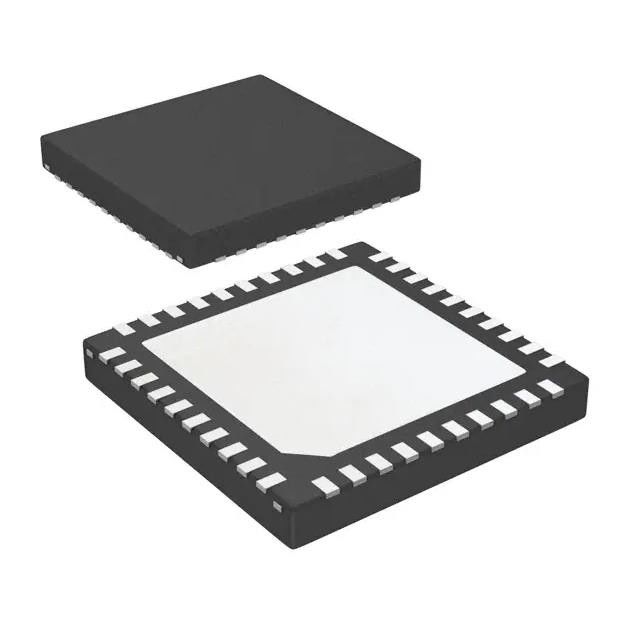

De Geïntegreerde schakeling Chip Video Clock Generator van 40WQFN LMH1983SQ NOPB
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LMH1983SQ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Functie: | Generator |
|---|---|---|---|
| Toepassingen: | Professionele Video | Normen: | NTSC, VRIEND |
| Besturingsinterface: | I ² C | Voltage - Levering: | 3.3V ~ 3.6V |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 40-WFQFN Blootgesteld Stootkussen |
| Hoog licht: | LMH1983SQ NOPB,LMH1983SQ de Spaander van geïntegreerde schakelingen,40WQFN LMH1983SQ |
||
Productomschrijving
LMH1983SQ/NOPB Generator 40wqfn van de Spaander de Videoklok van geïntegreerde schakelingen
Videogenerator IC I ² C NTSC, VRIEND 40-WQFN (6x6) Pakket
Specificaties van LMH1983SQ/NOPB
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Lineair | |
| Videoverwerking | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Functie | Generator |
| Toepassingen | Professionele Video |
| Normen | NTSC, VRIEND |
| Besturingsinterface | I ² C |
| Voltage - Levering | 3.3V ~ 3.6V |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 40-WFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 40-WQFN (6x6) |
| Het Aantal van het basisproduct | LMH1983 |
Eigenschappen van LMH1983SQ/NOPB
• Vier PLLs voor Gelijktijdige A/V-Klokgeneratie
– PLL1: 27 of 13,5 Mhz
– PLL2: 148.5 of 74.25 Mhz
– PLL3: 148.5/1.001 of 74.25/1.001 Mhz
– PLL4: 98.304 X Mhz/2 (X = 0 tot 15)
• 3 x 2 Videoklokkruising
• Flexibele PLL-Bandbreedte om Jitter-Prestaties en Slottijd te optimaliseren
• Zachte Resynchronization aan Nieuwe Verwijzing
• Digitaal Overblijfsel of Free-run op Verlies van Verwijzing
• Statusvlaggen voor Verlies van Verwijzing en Verlies van PLL-Slot
• 3.3 V kiezen Leveringsverrichting uit
• I 2C-Interface met Adres Uitgezochte Speld (3 Staten)
Toepassingen van LMH1983SQ/NOPB
• Drievoudig Tarief (3G/HD/SD) SDI SerDes
• FPGA-de Generatie van de Verwijzingsklok/het Schoonmaken
• De audio bedt in of DE-bedt in
• Videocamera's
• Kadersynchroniseurs (Genlock, DARS)
• ADVERTENTIE of D-A Conversion, het Uitgeven, die Kaarten verwerken
• Keyers en Logo Inserters
• Formaat of Normenconvertors
• Videovertoningen en Projectoren
• A/V test en Metingsmateriaal
Milieu & de Uitvoerclassificaties van LMH1983SQ/NOPB
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
