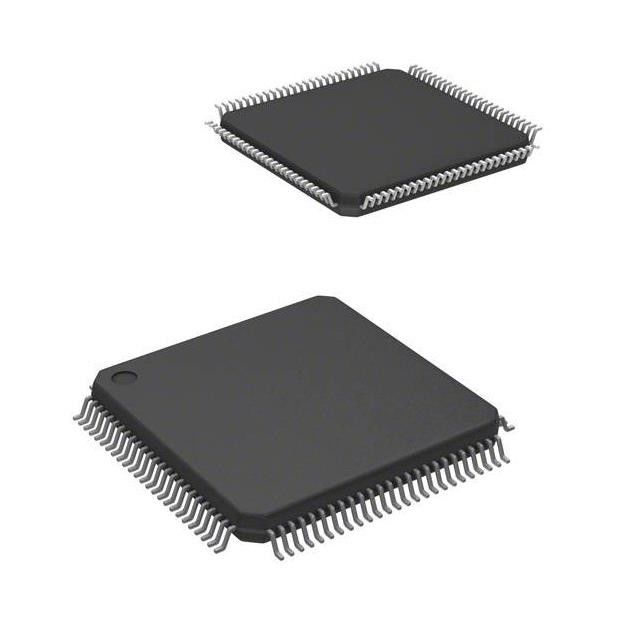

MC56F84789VLL transistoric Chip Ic Mcu 256kb Flits met 32 bits 100lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MC56F84789VLL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Inc. van NXP de V.S. | Reeks: | 56F8xxx |
|---|---|---|---|
| Pakket: | Dienblad | Productstatus: | Actief |
| Kernbewerker: | 56800EX | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 100MHz | Connectiviteit: | CANbus, I ² C, LINbus, sc.i, S |
Productomschrijving
MC56F84789VLL transistoric Chip Ic Mcu 256kb Flits met 32 bits 100lqfp
Microcontroller van 56800EX 56F8xxx de enig-Kern100mhz 256KB (256K x 8) FLITS met 32 bits 100-LQFP van IC (14x14)
Specificaties van MC56F84789VLL
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Inc. van NXP de V.S. |
| Reeks | 56F8xxx |
| Pakket | Dienblad |
| Productstatus | Actief |
| Kernbewerker | 56800EX |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 100MHz |
| Connectiviteit | CANbus, I ² C, LINbus, sc.i, SPI |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, DMA, LVD, POR, PWM, WDT |
| Aantal van I/O | 86 |
| De Grootte van het programmageheugen | 256KB (256K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 2K x 8 |
| RAM Size | 32K x 8 |
| Voltage - Levering (Vcc/Vdd) | 3V ~ 3.6V |
| Gegevensconvertors | A/D 16x12b, 16x16b; D/A 1x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 105°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 100-LQFP |
| Het Pakket van het leveranciersapparaat | 100-LQFP (14x14) |
| Het Aantal van het basisproduct | MC56F84 |
Eigenschappen van MC56F84789VLL
• Deze familie van digitaal signaalcontrolemechanismen (DSCs) is gebaseerd op de 56800EX-kern met 32 bits. Elk apparaat combineert, op één enkele spaander, de verwerkingscapaciteit van een DSP en de functionaliteit van een MCU met een flexibele reeks randapparatuur om vele doeltoepassingen te steunen:
– Industriële controle
– Huistoestellen
– Slimme sensoren
– Brand en veiligheidssystemen
– Schakelen-wijzevoeding en energiebeheer
– Noodvoeding (UPS)
– Zonne en windenergiegenerator
– Macht het meten
– Motorcontrole (ACIM, BLDC, PMSM, SR, stepper)
– Handbediende machtshulpmiddelen
– Stroomonderbreker
– Medisch apparaat/materiaal
– Instrumentatie
– Verlichting
• DSC op 56800EX-kern wordt gebaseerd die met 32 bits
– Tot 100 MIPS bij 100 Mhz-kernfrequentie
– De functionaliteit van DSP en MCU-in een verenigde, c-Efficiënte architectuur
• Op-spaandergeheugen
– Tot 288 KB (256 KB + 32 KB) flashgeheugen, waaronder maximaal 32 KB FlexNVM
– Tot 32 KB RAM
– Tot 2 KB FlexRAM met EEE-vermogen
– 100 van de programmamhz uitvoering van zowel intern flashgeheugen als RAM
– Het op-spaanderflashgeheugen en RAM kunnen in zowel programma als gegevensgeheugenruimten worden in kaart gebracht
• Analogon – Twee hoge snelheid, 8 kanaliseert, 12 beetje ADCs met dynamische x2, de programmeerbare versterker van x4
– Één 20 kanaliseert, ADC met 16 bits
– Vier analoge comparateurs met geïntegreerde 6 beetjesdac verwijzingen
– Één 12 beetje DAC
• PWMs en tijdopnemers
– Twee eFlexPWMmodules met maximaal 24 PWM-output, één met inbegrip van 8 kanalen met de plaatsing van hoge resolutienanoedge
– Twee vierlingtijdopnemer met 16 bits (2 x 4 tijdopnemers met 16 bits)
– Twee Periodieke Intervaltijdopnemers (Kuilen)
– Één Kwadratuurdecoder
– Twee Programmeerbare Vertragingsblokken (PDBs)
• Communicatie interfaces
– Drie hoge snelheid modules een rij gevormde van sc.i (QSCI) met
LIN-slavenfunctionaliteit
– Tot drie modules een rij gevormde van SPI (QSPI)
– Twee SMBus-Compatibele I2C-havens
– Één het netwerk (FlexCAN) module flexibele van het controlemechanismegebied
• Veiligheid en integriteit
– Cyclische redundantiecontrole (CRC) generator
– Computer die behoorlijk (COP) in werking stellen waakhond
– Externe Waakhondmonitor (EWM)
• Klokken
– Twee oscillatoren van de op-spaanderontspanning: 8 Mhz (kHz 400 bij reservewijze) en kHz 32
– Kristal/resonatoroscillator
• Systeem
– DMA-controlemechanisme
– Geïntegreerd macht-op het terugstellen (POR) en zwakstroom onderbreek (LVI) en brown-out stelde module terug
– De verbinding van de inter-moduledwarsbalk
– JTAG/enhanced-op-spaanderwedijver (EOnCE) voor het onopvallende, in real time zuiveren
Comparateur van MC56F84789VLL
• Volledige spoor-aan-spoor vergelijkingswaaier
• Steun voor hoge en met lage snelheid wijzen
• De verkiesbare inputbron omvat externe spelden en interne DACs
• Programmeerbare outputpolariteit
• 6 beetje programmeerbare DAC als voltageverwijzing per comparateur
• Drie programmeerbare hystereseniveaus
• Verkiesbaar onderbreek op toe:nemen-rand, vallen-rand, of knevel van een comparateursoutput
Milieu & de Uitvoerclassificaties van MC56F84789VLL
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Wilt u meer details over dit product weten
