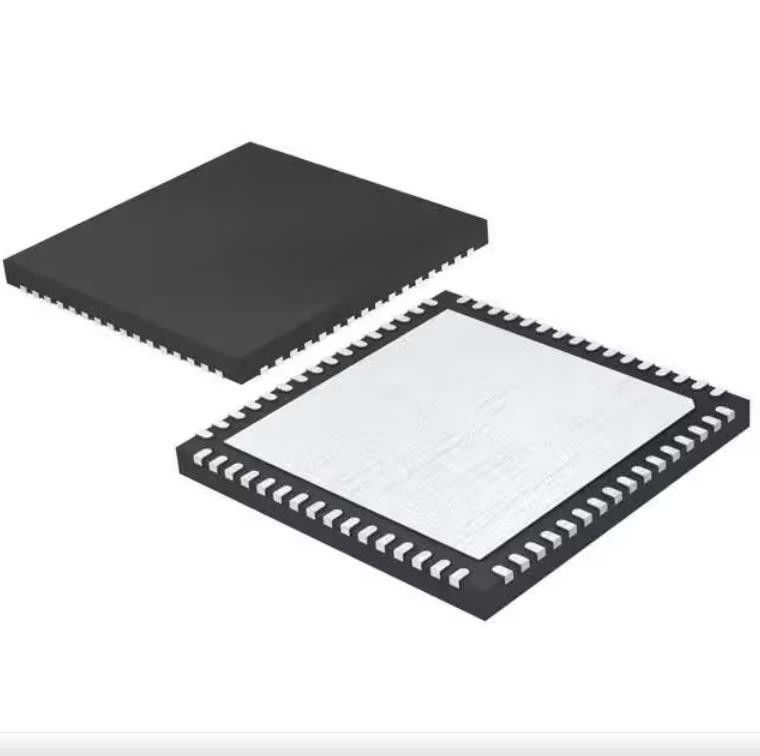

MSP430F5247IRGCR 64kb Flits met 16 bits de van geïntegreerde schakelingen 64vqfn van Chip Mcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MSP430F5247IRGCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | MSP430 CPUXV2 |
|---|---|---|---|
| Kerngrootte: | met 16 bits | Snelheid: | 25MHz |
| Connectiviteit: | I ² C, IrDA, SPI, UART/USART | Randapparatuur: | Brown-out ontdekt/Teruggesteld, DMA, POR, PWM, WDT |
| Aantal van I/O: | 53 | De Grootte van het programmageheugen: | 64KB (64K x 8) |
Productomschrijving
MSP430F5247IRGCR 64kb Flits met 16 bits de van geïntegreerde schakelingen 64vqfn van Chip Mcu
Microcontroller van MSP430 CPUXV2 MSP430F5xx 25MHz 64KB (64K x 8) FLITS de met 16 bits 64-VQFN van IC (9x9)
Specificaties van MSP430F5247IRGCR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | MSP430F5xx |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Kernbewerker | MSP430 CPUXV2 |
| Kerngrootte | met 16 bits |
| Snelheid | 25MHz |
| Connectiviteit | I ² C, IrDA, SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, DMA, POR, PWM, WDT |
| Aantal van I/O | 53 |
| De Grootte van het programmageheugen | 64KB (64K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 8K x 8 |
| Voltage - Levering (Vcc/Vdd) | 1.8V ~ 3.6V |
| Gegevensconvertors | A/D 12x10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 64-VFQFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat | 64-VQFN (9x9) |
| Het Aantal van het basisproduct | MSP430F5247 |
Eigenschappen van MSP430F5247IRGCR
• Lage levering-voltage waaier: 3.6 V neer aan 1,8 V
• Ultra-low machtsconsumptie
– Actieve wijze (AM): al systeem klokt actieve 290 µA/MHz bij 8 Mhz, 3,0 V, de uitvoering van het flitsprogramma (typische) 150 µA/MHz bij 8 Mhz, 3,0 V, RAM-(typische) programmauitvoering
– Reservewijze (LPM3): klok in real time (RTC) met kristal, waakhond, en behoud van RAM van de leveringssupervisor het operationele, volledige, snelle activering: 1.9 µA bij 2,2 V, 2,1 µA bij de typische) low-power oscillator van 3,0 V ((VLO), teller voor algemeen gebruik, waakhond, en behoud van RAM van de leveringssupervisor het operationele, volledige, snelle activering: 1.4 µA bij 3,0 (typische) V
– Van wijze (LPM4): volledig RAM-behoud, de operationele, snelle activering van de leveringssupervisor: 1.1 µA bij 3,0 (typische) V
– Sluitingswijze (LPM4.5): 0,18 µA bij 3,0 (Typische) V
• Kielzog omhoog van reservewijze in (typische) 3,5 µs
• RISC-architectuur met 16 bits, extended memory, tot 25-Mhz systeemklok
• Flexibel energiebeheersysteem
– Volledig geïntegreerde LDO met het programmeerbare geregelde voltage van de kernlevering
– De supervisie, de controle, en brownout van het leveringsvoltage
• Verenigd kloksysteem
– FLL-controlelijn voor frequentiestabilisatie
– Low-power interne klokbron met lage frekwentie (VLO)
– In orde gemaakte interne referentiebron met lage frekwentie (REFO)
– 32-kHz-horlogekristallen (XT1)
– Kristallen met hoge frekwentie tot 32 Mhz (XT2)
• de tijdopnemer met 16 bits TA0, Timer_A met vijf vangt vergelijkt registers
• de tijdopnemer met 16 bits TA1, Timer_A met drie vangt vergelijkt registers
• de tijdopnemer met 16 bits TA2, Timer_A met drie vangt vergelijkt registers
• de tijdopnemer met 16 bits TB0, Timer_B met zeven vangt vergelijkt schaduwregisters
• Twee universele periodieke communicatie interfaces (USCIs)
– USCI_A0 en USCI_A1 elke steun:
• Verbeterd UART met automatische baudrateopsporing
• IrDAcodeur en decoder
• Synchroon SPI
– USCI_B0 en USCI_B1 elke steun:
• I2C
• Synchroon SPI
• 10 beetje analoge-digitaal convertor (ADC) met interne sample-and-hold verwijzing,
• Comparateur
• De hardwaremultiplicator steunt verrichtingen met 32 bits
• Periodiek aan boord van programmering, geen extern nodig programmeringsvoltage
• 3 kanaal interne DMA
• Basistijdopnemer met RTC-eigenschap
• De apparatenvergelijking vat de familieleden samen
Toepassingen van MSP430F5247IRGCR
• Analoge Sensorsystemen
• Digitale Sensorsystemen
• Gegevensregistreerapparaten • Toepassingen voor algemeen gebruik
Milieu & de Uitvoerclassificaties van MSP430F5247IRGCR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
