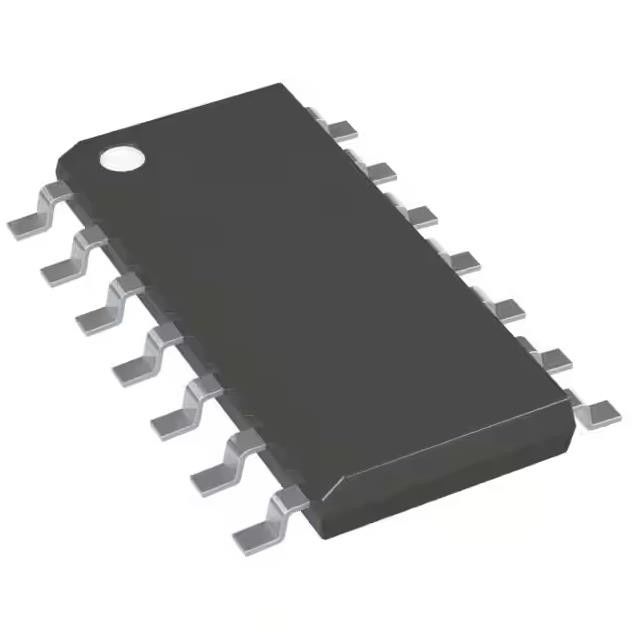

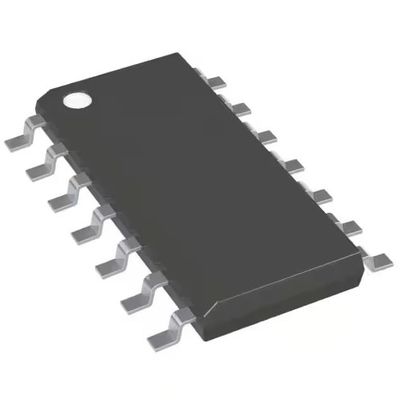

PIC16F1823T-I/SL Transistor Ic Chip Mcu 8bit 3.5kb Flash 14soic
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | PIC16F1823T-I/SL |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | BEELD |
|---|---|---|---|
| Kerngrootte: | met 8 bits | Snelheid: | 32MHz |
| Connectiviteit: | I ² C, LINbus, SPI, UART/USART | Randapparatuur: | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I/O: | 12 | De Grootte van het programmageheugen: | 3.5KB (2K x 14) |
Productomschrijving
PIC16F1823T-I/SL Transistor Ic Chip Ic Mcu 8bit 3.5kb Flash 14soic
PIC PIC® XLP™ 16F Microcontroller IC 8-Bit 32MHz 3.5KB (2K x 14) FLASH 14-SOIC
Specificaties van PIC16F1823T-I/SL
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Microchip-technologie |
| Serie | PIC® XLP™ 16F |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Kernprocessor | PIC |
| Kerngrootte | 8-bits |
| Snelheid | 32 MHz |
| Connectiviteit | I²C, LINbus, SPI, UART/USART |
| Randapparatuur | Brown-out Detecteren/Resetten, POR, PWM, WDT |
| Aantal I/O | 12 |
| Programma Geheugengrootte | 3,5KB (2K x 14) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 256 x 8 |
| RAM-grootte | 128 x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,8V ~ 5,5V |
| Gegevens Converters | A/D 8x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 14-SOIC (0,154", 3,90 mm breed) |
| Toestelpakket leverancier | 14-SOIC |
| Basisproductnummer | PIC16F1823 |
Kenmerken vanPIC16F1823T-I/SL
• Analoog-digitaalomzetter(ADC)-module:
- 10-bits resolutie, tot 8kanalen
- Conversie beschikbaar tijdensSlaap
• Analoge Comparator-module:
- Maximaal twee rail-to-rail analoogvergelijkers
- Vermogensmodusregeling
- Softwarematig bestuurbaarhysterese
• Spanningsreferentiemodule:
- Vaste spanningsreferentie (FVR)met 1.024V,2.048V en 4.096V uitgangsniveaus
- 5-bit rail-to-rail resistiefDAC met positiefen negatieve referentieselectie
Krachtige RISC CPU vanPIC16F1823T-I/SL
• Slechts 49 instructies om te leren:
- Alle instructies voor één cyclusbehalve takken
• Werksnelheid:
- DC – 32 MHz oscillator/klokinvoer
- DC – 125 ns instructiecyclus
• Onderbrekingsmogelijkheid metAutomatische contextBesparing
• Diepe hardwarestack met 16 niveausmet OptioneelOverloop/onderloop resetten
• Direct, indirect en relatiefAdresseringsmodi:
- Twee volledige 16-bits bestandsselectieRegisters (FSR's)
- FSR's kunnen programma's en gegevens lezen geheugen
Milieu- en exportclassificaties vanPIC16F1823T-I/SL
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
