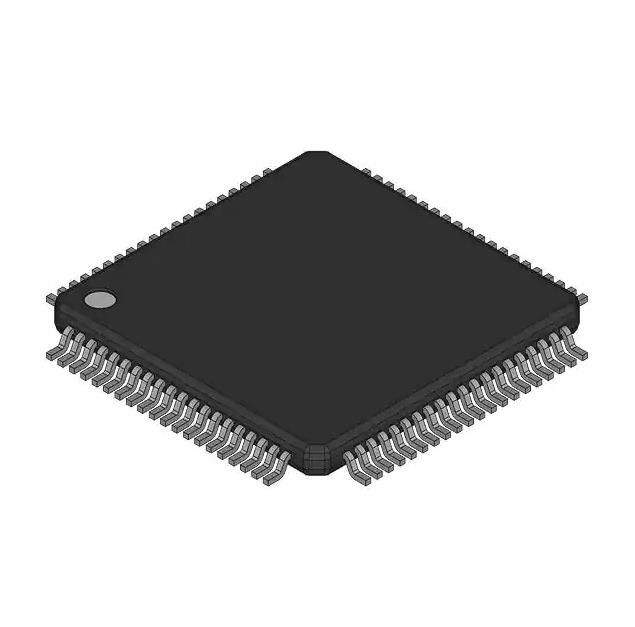

SAK-TC222S-16F133N AC Ic Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SAK-TC222S-16F133N AC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Kernbewerker: | TriCore™ |
|---|---|---|---|
| Kerngrootte: | enig-Kern met 32 bits | Snelheid: | 133MHz |
| Randapparatuur: | DMA, WDT | Aantal van I/O: | 59 |
| De Grootte van het programmageheugen: | 1MB (1M x 8) | Het Type van programmageheugen: | FLITS |
Productomschrijving
SAK-TC222S-16F133N AC Transistor Ic Chip Ic Mcu 32bit 1mb Flash 80tqfp
TriCore™ AURIX™ Microcontroller IC 32-Bit Single-Core 133MHz 1MB (1M x 8) FLASH PG-TQFP-80-7
Specificaties van SAK-TC222S-16F133N AC
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Infineon-technologieën |
| Serie | AURIX™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Kernprocessor | TriCore™ |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 133 MHz |
| Connectiviteit | CANbus, FlexRay, LINbus, QSPI |
| Randapparatuur | DMA, WDT |
| Aantal I/O | 59 |
| Programma Geheugengrootte | 1MB (1M x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 128K x 8 |
| RAM-grootte | 96K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3.3V |
| Gegevens Converters | A/D 24x12b |
| Oscillatortype | Extern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 80-TQFP blootliggende pad |
| Toestelpakket leverancier | PG-TQFP-80-7 |
| Basisproductnummer | TC222S16 |
Kenmerken van SAK-TC222S-16F133N AC
De productfamilie TC22x / TC21x heeft de volgende kenmerken:
• Hoogwaardige microcontroller met één CPU-kern
• Energiezuinige scalaire TriCore CPU (TC1.6E), met de volgende kenmerken:
- Compatibiliteit met binaire code met TC1.6P
– 133 MHz werking bij volledig temperatuurbereik
– 88 Kbyte data-kladblok RAM (DSPR)
– 8 Kbyte Instructie Kladblok RAM (PSPR)
– 8 Kbyte instructiecache (ICACHE)
– 4 regels leesbuffer (DRB)
• Vergrendelde schaduwkern voor TC1.6E
• Meerdere geheugens op de chip
– Alle ingebouwde NVM en SRAM zijn ECC-beveiligd
– 1 Mbyte programmaflashgeheugen (PFLASH)
– 96 Kbyte Data Flash Memory (DFLASH) bruikbaar voor EEPROM-emulatie
– Boot-ROM (BROM)
• 16-kanaals DMA-controller met veilige gegevensoverdracht
• Geavanceerd onderbrekingssysteem (ECC-beveiligd)
• Hoogwaardige on-chip busstructuur
– 64-bits Cross Bar Interconnect (SRI) voor snelle parallelle toegang tussen busmasters, CPU's en geheugens
– 32-bits System Peripheral Bus (SPB) voor randapparatuur en functionele eenheden op de chip
– Eén busbrug (SFI Bridge)
• Safety Management Unit (SMU) die veiligheidsmonitoralarmen afhandelt
• Geheugentesteenheid met ECC-, geheugeninitialisatie- en MBIST-functies (MTU)
• Hardware I/O Monitor (IOM) voor het controleren van digitale I/O
• Veelzijdige on-chip randapparatuur
– Twee asynchrone/synchrone seriële kanalen (ASCLIN) met hardwarematige LIN-ondersteuning (V1.3, V2.0, V2.1en J2602) tot 50 MBaud
– Vier Queued SPI Interface Channels (QSPI) met master- en slave-mogelijkheden tot 50 Mbit/s
– Een MultiCAN+-module met elk 3 CAN-nodes en 128 vrij toewijsbare berichtobjecten voor highefficiënte gegevensverwerking via FIFO-buffering en gateway-gegevensoverdracht
– 4 Single Edge Nibble Transmission (SENT) kanalen voor aansluiting op sensoren
- Eén generieke timermodule (GTM) die een krachtige set digitale signaalfiltering en timerfunctionaliteit biedtom autonoom en complex Input/Output management te realiseren
- Eén Capture / Compare 6-module (twee kernels CCU60 en CCU61)
- Eén 12-timereenheid voor algemeen gebruik (GPT120)
• Veelzijdige opeenvolgende benadering ADC (VADC)
– Cluster van 2 onafhankelijke ADC-kernels
– Ingangsspanningsbereik van 0 V tot 5,5 V (ADC-voeding)
• Digitaal programmeerbare I/O-poorten
• On-chip debug-ondersteuning voor OCDS Level 1 (CPU's, DMA, On Chip Bussen)
• Vier-/vijfdraads JTAG (IEEE 1149.1) of DAP (Device Access Port) interface
• Energiebeheersysteem en on-chip regelaars
• Clock Generation Unit met systeem-PLL
• Ingebouwde spanningsregeling
informatie ordenen van SAK-TC222S-16F133N AC
De bestelcode voor Infineon-microcontrollers geeft een exacte verwijzing naar de vereisteProduct.Deze bestellingcode identificeert:
• De afgeleide zelf, dwz de functieset, het temperatuurbereik en de voedingsspanning
• Het pakket en het type levering.
Voor de beschikbare bestelcodes voor de TC212 / TC213 / TC214 / TC222 / TC223 / TC224 gelieveverwijs naar de"AURIX™ TC2x Data Sheet Addendum", waarin alle beschikbare varianten worden samengevat.
Milieu- en exportclassificaties van SAK-TC222S-16F133N AC
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
