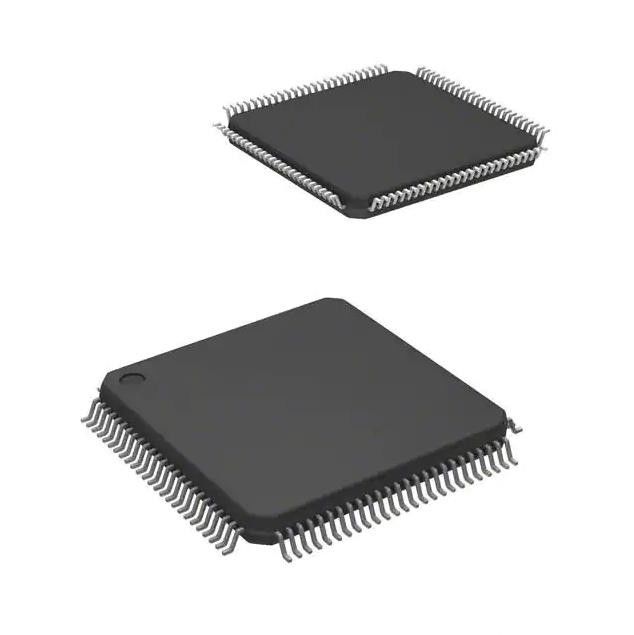

TMS320F28062FPZT Ic 128kb Flits de met 32 bits 100lqfp van Elektronische Componentenmcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320F28062FPZT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Pakket: | Dienblad | Productstatus: | Actief |
| Kernbewerker: | C28x | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 90 MHz | Aantal van I/O: | 54 |
Productomschrijving
TMS320F28062FPZT transistoric Chip Ic Mcu 128kb Flits met 32 bits 100lqfp
C28xc2000™ C28x de enig-Kern90mhz 128KB (64K x 16) FLITS met 32 bits 100-LQFP Microcontroller Piccolo™ van IC (14x14)
Specificaties van TMS320F28062FPZT
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | C2000™ C28x Piccolo™ |
| Pakket | Dienblad |
| Productstatus | Actief |
| Kernbewerker | C28x |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 90MHz |
| Connectiviteit | CANbus, I ² C, McBSP, sc.i, SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, DMA, POR, PWM, WDT |
| Aantal van I/O | 54 |
| De Grootte van het programmageheugen | 128KB (64K x 16) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 26K x 16 |
| Voltage - Levering (Vcc/Vdd) | 1.71V ~ 1.995V |
| Gegevensconvertors | A/D 16x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 105°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 100-LQFP |
| Het Pakket van het leveranciersapparaat | 100-LQFP (14x14) |
| Het Aantal van het basisproduct | TMS320 |
Eigenschappen van TMS320F28062FPZT
• Hoog rendement cpu met 32 bits (TMS320C28x)
– 90 Mhz (cyclusduur 11,11-NS)
– 16 × 16 en 32 × 32 vermenigvuldigen en accumuleren de verrichtingen (van MAC)
– 16 × 16 dubbel MAC
– De busarchitectuur van Harvard
– Atoomverrichtingen
– Onderbreek snel reactie en verwerking
– Verenigd geheugen programmeringsmodel
– Code-efficiënt (in C/C++ en Assemblage)
• Drijvend kommaeenheid (FPU)
– De inheemse verrichtingen van het enig-precisiedrijvende komma
• De programmeerbare Versneller van de Controlewet (CLA)
– versneller de met 32 bits van de drijvend kommawiskunde
– Voert onafhankelijk code uit van belangrijkste cpu
• Viterbi, Complexe Wiskunde, CRC Eenheid (VCU)
– Breidt C28x-instructie uit aan complexe steun wordt vermenigvuldigen zich, Viterbi-verrichtingen, en Cyclische Redundency-Controle geplaatst die (CRC)
• Ingebed geheugen
– Tot 256KB van flits
– Tot 100KB van RAM
– 2KB van Éénmalige Programmeerbare ROM (van OTP)
• 6 kanaaldirecte geheugentoegang (DMA)
• Lage apparaat en systeemkosten
– Kies levering 3,3-v uit
– Geen macht die vereiste rangschikken
– Geïntegreerd macht-op het terugstellen en brownout het terugstellen
– Low-power werkende wijzen
– Geen analoge steunspeld
• Endianness: Weinig endian
• JTAG-de steun van het grensaftasten
– Haven van de de Testtoegang van IEEE Standard 1149.1-1990 de Standaard en de Architectuur van het Grensaftasten
• Het klokken
– Twee interne nul-speld oscillatoren
– De oscillator van het op-spaanderkristal/externe klokinput
– Watchdog-timermodule
– Het ontbrekende schakelschema van de klokopsporing
• Rand onderbreek Uitbreidings (PASTEI) blok dat al rand onderbreekt steunt
• Drie cpu-tijdopnemers met 32 bits
• Geavanceerde controlerandapparatuur
• Tot 8 Verbeterde Pulse-Width Modulator (ePWM) modules
– 16 PWM kanaliseren totaal (HRPWM-Geschikt 8)
– Onafhankelijke tijdopnemer met 16 bits in elke module
• Ingevoerde drie Verbeterd vangen (eCAP) modules
• Tot High-Resolution 4 vangen de modules (van HRCAP)
• Tot 2 de Impuls (eQEP) modules Verbeterde van de Kwadratuurcodeur
• 12 beetje Analoge-digitaal Convertor (ADC), dubbele Sample-and-Hold (VERPAKKEN EN VERZENDEN)
– Tot 3,46 MSPS
– Tot 16 kanalen
• De sensor van de op-spaandertemperatuur
• veiligheidssleutel en slot met 128 bits
– Beschermt veilige geheugenblokken
– Verhindert omgekeerd-techniek van ingebouwde programmatuur
• Seriële poortrandapparatuur
– Twee Periodieke Communicatie Interface (sc.i) [UART] modules
– Twee Periodieke Peripheral interface (SPI) modules
– Één inter-integreren-Krings (I2C) bus
– Één Als buffer opgetreden voor Seriële poort (McBSP) bus Met meerdere kanalen
– Één Verbeterd Controlemechanisme Area Network (eCAN)
– Universal serial bus (USB) 2,0 (zie Apparatenvergelijking voor beschikbaarheid)
• De wijze van het volledig-snelheidsapparaat
• Volledig-snelheid of gastheerwijze met lage snelheid
• Tot 54 individueel programmeerbare, gemultiplexte Input-output spelden Voor algemeen gebruik (van GPIO) met input het filtreren
• Geavanceerd zuiver eigenschappen
– Analyse en breekpuntfuncties
– De realtime zuivert door hardware
• Pakketopties
– 80 speld PFP en 100 speld PZP PowerPAD™ verbeterde thermaal Dunne Vierling Flatpacks (HTQFPs)
– 80 speld PN en 100 speldpz laag-Profielvierling Flatpacks (LQFPs)
• Temperatuuropties
– T: – 40°C aan 105°C
– S: – 40°C aan 125°C
– Q: – 40°C aan 125°C (AEC Q100 kwalificatie voor automobieltoepassingen)
Toepassingen van TMS320F28062FPZT
• Airconditioner openluchteenheid
• De aandrijvingscontrole van de deurexploitant
• Omschakelaar & motorcontrole
• Lader aan boord (OBC) & draadloze
• Geautomatiseerd sorterend materiaal
• CNC controle
• Textielmachine
• Lassenmachine
• EV het laden de module van de postmacht
• Draadloze voertuig het laden module
• De machtsomschakelingsregeling van de energieopslag (PCs)
• Centrale omschakelaar
• Micro- omschakelaar
• Zonnemachtsoptimizer
• Koordomschakelaar
• AC de module van de aandrijvingscontrole
• AC het stadiummodule van de aandrijvingsmacht
• Het stadium van de lineaire motormacht
• De servomodule van de aandrijvingscontrole
• Servo het stadiummodule van de aandrijvingsmacht
• AC-input BLDC motoraandrijving
• Gelijkstroom-input BLDC motoraandrijving
• Industriële ac-gelijkstroom
• UPS in drie stadia
Milieu & de Uitvoerclassificaties van TMS320F28062FPZT
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
