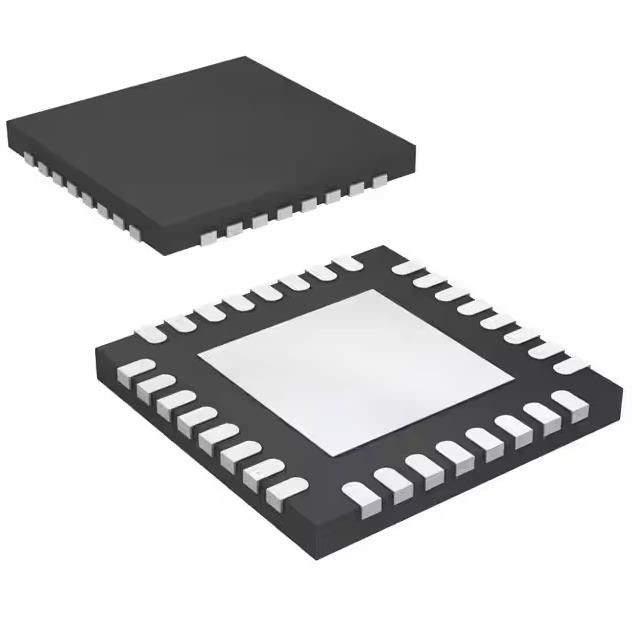

TCA6424ARGJR Ic-chip Xpndr 400 kHz Smbus 32uqfn I/O-expander 24 I²C
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TCA6424ARGJR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Aantal van I/O: | 24 | Interface: | I²C, SMBus |
| Onderbreek Output: | Ja | Eigenschappen: | POR |
| Outputtype: | Balans | Stroom - Uitgangsbron/Sink: | 10mA, 25mA |
Productomschrijving
TCA6424ARGJR Transistor Ic Chip Ic Xpndr 400khz I2c Smbus 32uqfn
I/O-expander 24 I²C, SMBus 400 kHz 32-UQFN (5x5)
Specificaties van TCA6424ARGJR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| I/O-expanders | |
| Mfr | Texas Instrumenten |
| Serie | - |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Aantal I/O | 24 |
| Koppel | I²C, SMBus |
| Uitvoer onderbreken | Ja |
| Functies | POR |
| Uitgangstype | Duwen trekken |
| Stroom - Uitgangsbron/Sink | 10mA, 25mA |
| Klok Frequentie | 400kHz |
| Spanning - voeding | 1,65V ~ 5,5V |
| Bedrijfstemperatuur | -40°C ~ 85°C |
| Montage type | Opbouwmontage |
| Pakket / koffer | 32-UFQFN blootliggende pad |
| Toestelpakket leverancier | 32-UQFN (5x5) |
| Basisproductnummer | TCA6424 |
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Koppel | |
| I/O-expanders | |
| Mfr | Texas Instrumenten |
Functiesvan TCA6424ARGJR
• Bedrijfsspanningsbereik van 1,65 V tot 5,5 V
• Maakt bidirectionele vertaling op spanningsniveau en GPIO-uitbreiding mogelijk tussen:
– 1,8-V SCL/SDA en 1,8-V, 2,5-V, 3,3-V of 5-VP-poort
– 2,5-V SCL/SDA en 1,8-V, 2,5-V, 3,3-V of 5-VP-poort
– 3,3-V SCL/SDA en 1,8-V, 2,5-V, 3,3-V of 5-VP-poort
– 5-V SCL/SDA en 1,8-V, 2,5-V, 3,3-V of 5-VP-poort
• I2C naar parallelle poortuitbreiding
• Laag stand-by stroomverbruik van 1 μA
• Schmitt-Trigger-actie zorgt voor een langzame ingangsovergang en betere ruisimmuniteit bij de SCL- en SDA-ingangen
– Vhys = 0,18 V Typ bij 1,8 V
– Vhys = 0,25 V Typ bij 2,5 V
– Vhys = 0,33 V Typ bij 3,3 V
– Vhys = 0,5 V Typ bij 5 V
• 5-V tolerante I/O-poorten
• Active-low reset ingang ( RESET)
• Open-drain actief-laag onderbrekingsuitgang (INT)
• 400 kHz snelle I2C-bus
• Input/output configuratie register
• Polariteitsinversieregister
• Interne reset bij inschakelen
• Opstarten met alle kanalen geconfigureerd als ingangen
• Geen storing bij het opstarten
• Ruisfilter op SCL/SDA-ingangen
• Vergrendelde uitgangen met maximale capaciteit voor het aansturen van LED's met hoge stroomsterkte
• Latch-up prestatie overschrijdt 100 mA volgens JESD 78, klasse II
• ESD-bescherming overschrijdt JESD 22
– 2000-V Model met menselijk lichaam (A114-A)
– 200-V machinemodel (A115-A)
– 1000 V oplaadmodel (C101)
Beschrijvingvan TCA6424ARGJR
Deze 24-bits I/O-uitbreiding voor de bidirectionele bus met twee lijnen (I2C) is ontworpen om universele I/O-uitbreiding op afstand te bieden voor de meeste microcontrollerfamilies via de I2C-interface [seriële klok (SCL) en seriële data (SDA) ].Het grote voordeel van dit apparaat is het brede VCC-bereik.Het kan werken van 1,65 V tot 5,5 V aan de P-poortzijde en aan de SDA/SCL-zijde.Hierdoor kan de TCA6424A communiceren met microprocessors en microcontrollers van de volgende generatie aan de SDA/SCL-zijde, waar de toevoerniveaus dalen om energie te besparen.In tegenstelling tot de wegvallende voedingen van microprocessoren en microcontrollers, blijven sommige PCB-componenten, zoals LED's, op een 5V-voeding.
Milieu- en exportclassificaties van TCA6424ARGJR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
