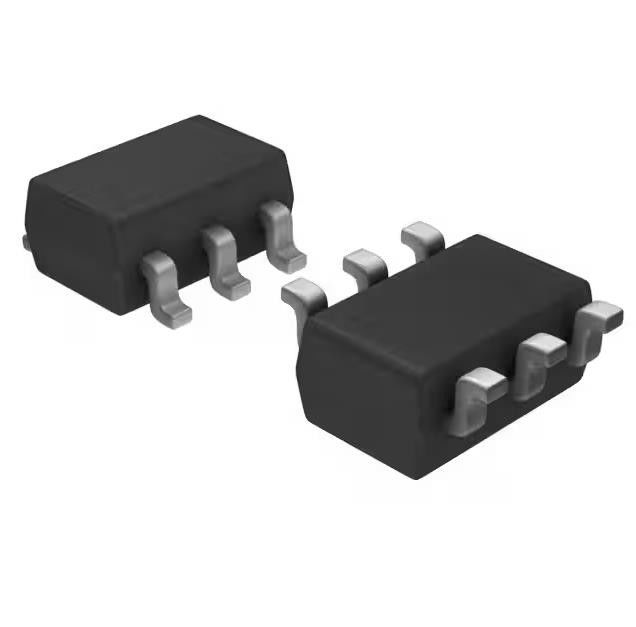

TPS22918TDBVRQ1 transistoric Chip Ic Pwr Switch n-Chan 1:1 sot23-6
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS22918TDBVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Schakelaartype: | Algemeen Doel |
|---|---|---|---|
| Aantal Output: | 1 | Ingevoerde verhouding -: Output: | 1:01 |
| Outputconfiguratie: | Hoge Kant | Outputtype: | N-Channel |
| Interface: | On/Off | Voltage - Lading: | 1V ~ 5,5V |
Productomschrijving
TPS22918TDBVRQ1 Transistor Ic Chip Ic Pwr Schakelaar N-Chan 1:1 Sot23-6
Stroomschakelaar/driver 1:1 N-kanaal 2A SOT-23-6
Specificaties van TPS22918TDBVRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Stroomverdelingsschakelaars, laadstuurprogramma's | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| product status | Actief |
| Type schakelaar | Algemeen doel |
| Aantal uitgangen | 1 |
| Verhouding - invoer: uitvoer | 1:1 |
| Uitgangsconfiguratie | Hoge kant |
| Uitgangstype | N-kanaal |
| Koppel | Aan uit |
| Spanning - Belasting | 1V ~ 5,5V |
| Spanning - Voeding (Vcc/Vdd) | Niet verplicht |
| Stroom - Uitgang (Max) | 2A |
| Rds aan (type) | 52mOhm |
| Invoertype | Niet-inverterend |
| Functies | Laadontlading, gecontroleerde zwenksnelheid |
| Foutbeveiliging | - |
| Bedrijfstemperatuur | -40°C ~ 105°C (TA) |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | SOT-23-6 |
| Pakket / koffer | SOT-23-6 |
| Basisproductnummer | TPS22918 |
Kenmerken van TPS22918TDBVRQ1
• AEC-Q100-gekwalificeerd
• Geïntegreerde enkelkanaals lastschakelaar
• Gekwalificeerd voor automobieltoepassingen:
– Apparaattemperatuurgraad 2: –40°C totOmgevingstemperatuurbereik +105 °C
• Functioneel veilig
- Documentatie beschikbaar om functioneel te helpenveiligheidssysteem ontwerp
• Bereik ingangsspanning: 1 V tot 5,5 V
• Lage aan-weerstand (RON)
– RON 52 mΩ (typisch) bij VIN 5 V
– RON 53 mΩ (typisch) bij VIN 3,3 V
• 2-A Maximale continue schakelstroom
• Lage ruststroom
– 8,3 µA (typisch) bij VIN 3,3 V
• Low-control ingangsdrempel maakt gebruik van 1 V of mogelijkhogere GPIO
• Configureerbare Quick-Output Discharge (QOD)
• Configureerbare stijgtijd met CT-pin
• Klein SOT23-6 pakket (DBV)
– 2,9 mm × 2,8 mm, steek 0,95 mm,
1,45 mm hoogte (met kabels)
• ESD-prestaties getest volgens AEC Q100
– 2 kV HBM en 750 V CDM
Toepassingen van TPS22918TDBVRQ1
• Auto-elektronica
• Infotainments
• TROS
• ADAS (geavanceerde rijhulpsystemen)
Milieu- en exportclassificaties van TPS22918TDBVRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
