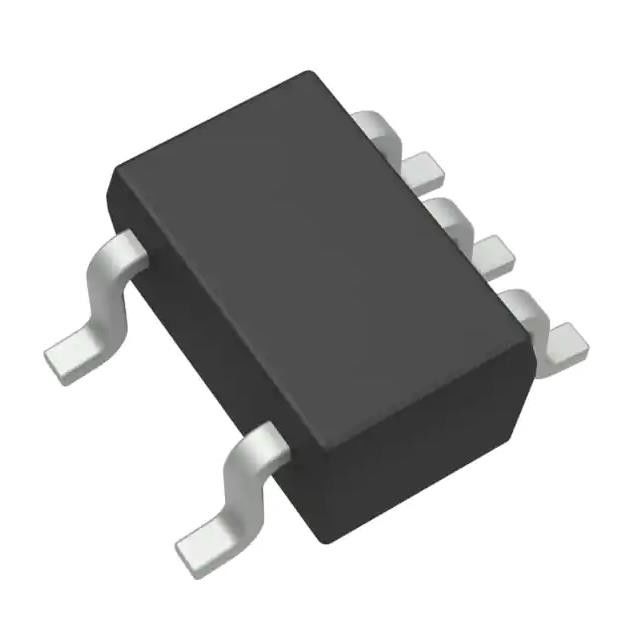

1P1G125QDCKRG4Q1 1 element 1 bit per element Uitgang met 3 statussen SC-70-5
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | 1P1G125QDCKRG4Q1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | 1P1G125QDCKRG4Q1 | Outputtype: | 3-Staten |
|---|---|---|---|
| Huidig - Hoge Output, Laag: | 24mA, 24mA | Voltage - Levering: | 1,65V ~ 5,5V |
| Werkende temperatuur: | -40°C ~ 125°C (Ta) | Aantal Elementen: | 1 |
Productomschrijving
1P1G125QDCKRG4Q1 1 element 1 bit per element Uitgang met 3 statussen SC-70-5
Buffer, niet-inverterend 1 element 1 bit per element Uitgang met 3 statussen SC-70-5
Kenmerken van1P1G125QDCKRG4Q1
• AEC-Q100 gekwalificeerd met de volgende resultaten:
– Apparaattemperatuurklasse 1: –40°C tot +125°C
Omgevingstemperatuurbereik
– Device Human-Body Model (HBM) ESD
Classificatieniveau 2
– Device Charged Device Model (CDM) ESD
Classificatieniveau C5
• Verkrijgbaar in de kleine 1,45 mm2
pakket (DROOG) Met 0,5 mm Pitch
• Ondersteunt 5-V VCC-werking
• Overspanningstolerante ingangen accepteren
spanningen tot 5,5 V
• Biedt neerwaartse vertaling naar VCC
• Max tpd van 3,7 ns bij 3,3 V
• Laag stroomverbruik, 10-μA Max ICC
• ±24 mA Uitgangssturing bij 3,3 V
• Ioff ondersteunt live invoeging, gedeeltelijk uitschakelen
modus en back-drive bescherming
• Latch-up prestatie overschrijdt 100 mA
Volgens JESD 78, klasse II
Specificaties van1P1G125QDCKRG4Q1
|
Product
|
1P1G125QDCKRG4Q1
|
|
Logisch type
|
Buffer, niet-inverterend
|
|
Aantal elementen
|
1
|
|
Aantal bits per element
|
1
|
|
Invoertype
|
-
|
|
Uitgangstype
|
3-Staten
|
|
Stroom - Uitvoer hoog, laag
|
24mA, 24mA
|
|
Spanning - voeding
|
1,65V ~ 5,5V
|
|
Bedrijfstemperatuur
|
-40°C ~ 125°C (TA)
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
5-TSSOP, SC-70-5, SOT-353
|
|
Toestelpakket leverancier
|
SC-70-5
|
|
Basisproductnummer
|
1P1G125
|
bereik (−10 ̊
Milieu- en exportclassificaties
waarom avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
Toepassingen van1P1G125QDCKRG4Q1
• Gekwalificeerd voor automobieltoepassingen
• Verhoog de sterkte van de digitale signaalaandrijving
• Redrive tot 100 MHz blokgolfsignalen
• In- of uitschakelen van een digitaal signaal met hoogohmige uit-status
