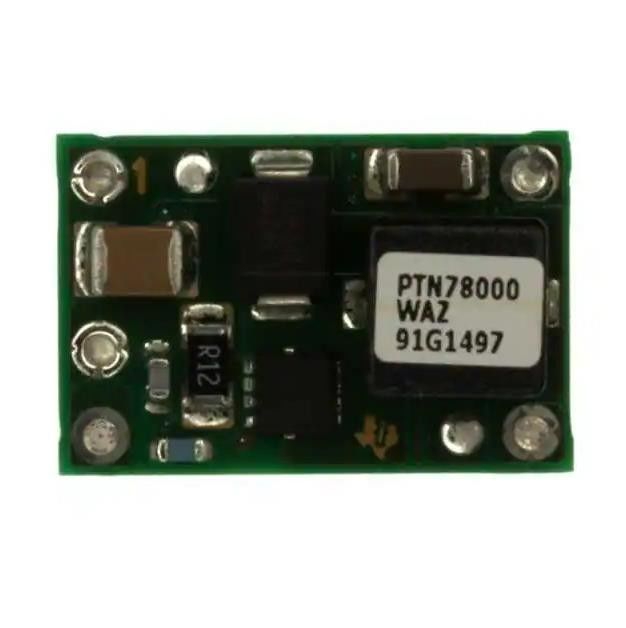

PTN78000WAZT Module DC Converter 1 Uitgang 2,5 ~ 12,6V 1,5A 7V - 36V Ingang
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | PTN78000WAZT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | PTN78000WAZT | Aantal Output: | 1 |
|---|---|---|---|
| Ingevoerd voltage - (Min): | 7V | Ingevoerd voltage - (Maximum): | 36V |
| Voltage - Output: | 2.5 ~ 12.6V | Huidig - (Maximum) Output: | 1.5A |
| Eigenschappen: | OCP, OTP, UVLO | Pakket/Geval: | 5-SMD Module |
Productomschrijving
PTN78000WAZT Module DC Converter 1 Uitgang 2,5 ~ 12,6V 1,5A 7V - 36V Ingang
Niet-geïsoleerde PoL-module DC DC-omzetter 1 Uitgang 2,5 ~ 12,6V 1,5A 7V - 36V Ingang
De PTN78000 is een serie zeer efficiënte, step-down Integrated Switching Regulators (ISR), die de derde generatie vertegenwoordigen in de evolutie van de populaire 78ST100-serie producten.In nieuwe ontwerpen moet het worden overwogen in plaats van de 78ST100-, PT78ST100-, PT5100- en PT6100-serie single in-line pin (SIP)-producten.De PTN78000 is kleiner en lichter dan zijn voorgangers en heeft vergelijkbare of verbeterde elektrische prestatiekenmerken. De behuizingloze, dubbelzijdige verpakking vertoont ook verbeterde thermische kenmerken en is compatibel met TI's roadmap voor RoHS en loodvrije naleving.
Kenmerken vanPTN78000WAZT
Uitgangsstroom van 1,5 A · Brede ingangsspanning
(7V tot 36V)/(15V tot 36V)
Brede uitgangsspanningsaanpassing (2,5 V tot 12,6 V)/(11,85 V tot 22 V)
Hoog rendement (tot 95%)
Aan/uit blokkering
Onderspanningsblokkering
Uitgangsstroomlimiet
Uitschakeling bij te hoge temperatuur
Bedrijfstemperatuur: -40°C tot 85°C
Pakket voor opbouwmontage beschikbaar
Specificaties vanPTN78000WAZT
|
Mfr
|
Texas Instrumenten
|
|
Product
|
PTN78000WAZT
|
|
Type
|
Niet-geïsoleerde PoL-module
|
|
Aantal uitgangen
|
1
|
|
Spanning - ingang (min.)
|
7V
|
|
Spanning - ingang (max.)
|
36V
|
|
Spanning - Uitgang 1
|
2,5~12,6V
|
|
Stroom - Uitgang (Max)
|
1.5A
|
|
toepassingen
|
ITE (Commercieel)
|
|
Functies
|
OCP, OTP, UVLO
|
|
Bedrijfstemperatuur
|
-40°C ~ 85°C
|
|
Efficiëntie
|
91%
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
5-SMD-module
|
|
Grootte / Dimensie
|
19,1 mm x 12,7 mm x 9,1 mm
|
bereik (−10 ̊
Milieu- en exportclassificaties
waarom avck-
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH getroffen |
| ECCN | OOR99 |
| HTSUS | 8504.40.9580 |
TOEPASSINGEN van PTN78000WAZT
HVAC-systemen, testen en meten, medische instrumenten, AC/DC-adapters, voertuigen, marine en avionica
