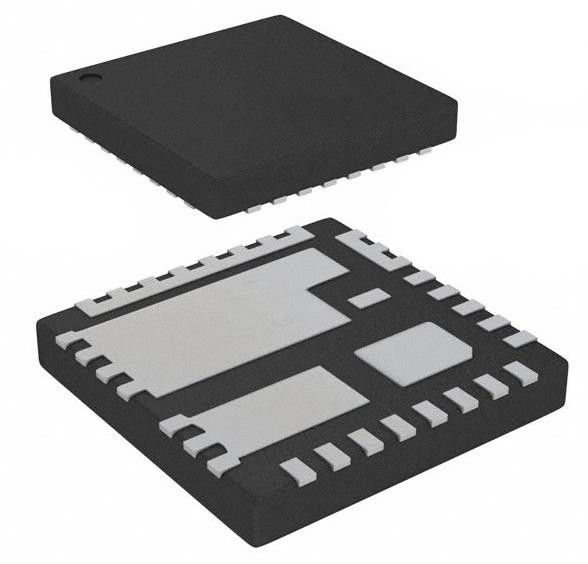

FDMF3035 Half Bridge Driver Synchrone Buck Converters UMOS 31-PQFN (5x5)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FDMF3035 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Spanning - Input (min): | 2.5V |
|---|---|---|---|
| Spanning - Invoer (max): | 5.5V | Spanning - Uitgang (min/vast): | 0.6V |
| Spanning - Uitgang (max): | 0.6V | Stroom - Uitgang: | 3A |
| Frequentie - Overstappen: | 2.4MHz | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
Productomschrijving
FDMF3035 Half Bridge Driver Synchrone Buck Converters UMOS 31-PQFN (5x5)
Specificaties van FDMF3035
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Volledige Half-Bridge-chauffeurs | |
| Mfr | een half |
| Reeks | PowerTrench®, SyncFETTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Halve brug |
| Toepassingen | Synchrone buckconverters |
| Interface | PWM |
| Type lading | Inductieve |
| Technologie | UMOS |
| Rds Aan (type) | 1Ohm LS, 1Ohm HS |
| Stroom - Uitgang / Kanaal | 50A |
| Stroom - piekuitgang | 50A |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Spanning - belasting | 4.5V ~ 24V |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Kenmerken | Bootstrap-circuit, diode-emulatie |
| Bescherming tegen fouten | Door schieten, UVLO. |
| Montage-type | Oppervlakte |
| Pakket / doos | 31-PowerWFQFN |
| Verpakking van de leverancier | 31-PQFN (5x5) |
| Basisproductnummer | FDMF3035 |
Kenmerken van FDMF3035
• Ondersteunt PS4-modus voor IMVP−8
• Ultra-compact 5 mm x 5 mm PQFN koper-clippakket met Flip Chip Low-Side MOSFET
• Hoge stroom: 50 A
• 3−staat 5 V PWM Input Gate Driver
• Lage uitschakelstroom IVCC < 6 A
• Diode-emulatie voor een verbeterde lichtefficiëntie
• semi-POWERTRENCH MOSFET's voor schone spanningsgolfvormen en gereduceerde ringing
• semi-SyncFETTMTechnologie (Integrated Schottky Diode) in Low-Side MOSFET
• Geïntegreerde bootstrap Schottky-diode
• Geoptimaliseerde / Extremely Short Dead-Times
• Onderspanningsblokkering (UVLO) op VCC
• Geoptimaliseerd voor schakelfrequenties tot 1,5 MHz
• Temperatuurbereik van de verbinding: -40°C tot +125°C
• semi-groene verpakkingen en RoHS-conformiteit
Toepassingen van FDMF3035
• Notebooks, tablet-pc's en ultrabooks
• Servers en werkstations, V-Core en niet-V-Core DC-DC-omvormers
• Desktop- en All-in-One-computers, V-Core- en niet-V-Core-DC-DC-converters
• Hoogstroom-DC-DC-omvormers
• Kleine spanningsregelaarmodules
