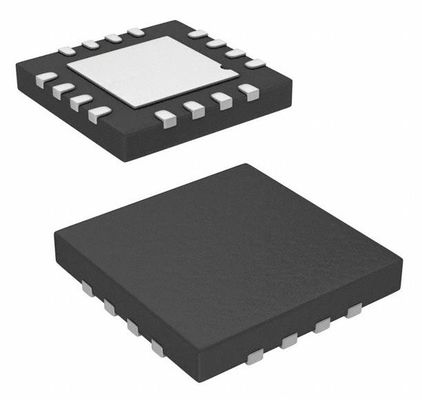

CY8CMBR3108-LQXIT capacitieve aanraakknoppen 16-QFN (3x3) 1.8V ~ 5.5V
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Cy8cmbr3108-LQXIT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Kernprocessor: | 8051 | Type programmageheugen: | ROMloos |
|---|---|---|---|
| RAM-grootte: | 16K x 8 | Interface: | I ² C, USB, USART |
| Aantal I/O's: | 40 | Spanning - Voeding: | 3V ~ 3,6V |
Productomschrijving
CY8CMBR3108-LQXIT capacitieve aanraakknoppen 16-QFN (3x3) 1.8V ~ 5.5V
Specificaties van CY8CMBR3108-LQXIT
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Sensor, capacitieve aanraking | |
| Mfr | Infineon Technologies |
| Reeks | CapSense® ExpressTM SmartSenseTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Key programmeerbaar | Niet geverifieerd |
| Type | Buttons |
| Nabijheidsdetectie | - Ja, dat klopt. |
| Aantal ingangen | Tot en met 8 |
| LED-stuurkanalen | Tot 4 |
| Interface | I2C |
| Resolutie | - |
| Spanning - Voeding | 1.8V ~ 5.5V |
| Stroom - aanbod | 140 mA |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-UFQFN Blootgestelde pad |
| Verpakking van de leverancier | 16-QFN (3x3) |
| Basisproductnummer | CY8CMBR3108 |
Kenmerken van CY8CMBR3108-LQXIT
Beheerder:
■ CapSense Express-controller met registerconfiguratie
- Geen firmware ontwikkeling nodig
Gepatenteerde algoritme voor het detecteren van CSD's
Hoge gevoeligheid (0,1 pF)
• Een dikte van de overlappingen van maximaal 15 mm voor glas en 5 mm voor kunststof
• Proximiteitsoplossingen
• Gevoeligheid tot 2 fF per telling
¢ Beste in zijn klasse >100:1 SNR-prestaties
• Uitstekende geluidsdichtheid tegen geleid en stralend geluid
• Ultralage stralingsemissies
• Het instelt en handhaaft optimale sensorprestaties tijdens de looptijd
• Vermijdt handmatig afstemmen tijdens ontwikkeling en productie
■ CapSense met een laag vermogen
¢ Gemiddeld stroomverbruik van 22 μA per sensor bij 120 ms vernieuwingsinterval
¢ Breed parasitair capaciteitsbereik (CP): 5 ¢ 45 pF
■ Geavanceerde functies voor de gebruikersinterface
Vloeistofverdraagzaamheid
️ Gebruikerconfigureerbare LED-helderheid voor visuele touchfeedback
• Tot acht GPOs met hoge zinkenstroom om LED's aan te drijven
¢ Buzzersignaaluitgang voor hoorbare touch feedback
Flanking Sensor Suppression (FSS) om valse aanrakingen in dicht op elkaar geplaatste knoppen te voorkomen
Analogus-uitgangspanning
- Een onderbreking van de lijn voor de ontvanger om een verandering in de status van de sensor aan te geven.
■ Diagnostiek van systemen voor detectie
¢ Onjuiste waarde van de modulerende condensator (CMOD)
¢ Parasitische capaciteit van de sensor buiten bereik (CP)
■ EZ-ClickTM Customizer tool
Eenvoudige GUI voor apparaatconfiguratie
¢ Beelden bekijken en bewaken van de CapSense-knoppen, schuifregelaars en nabijheidssensoren
¢ Systemdiagnostiek voor snelle debugging
■ I2C slaaf
Ondersteunt tot 400 kHz
■ Gebruik van laag vermogen van 1,71-V tot 5,5 V
- Deep Sleep-modus met ontwaking bij onderbreking en I2C-adresdetectie
■ Industrieel temperatuurbereik: ¥40 °C tot +85 °C
■ Pakketopties
8 pin SOIC (150 mil)
- 16-pins SOIC (150 mil)
️ 16-pin QFN (3 × 3 × 0,6 mm)
️ 24-pin QFN (4 × 4 × 0,6 mm)
Toepassingen van CY8CMBR3108-LQXIT
De CY8CMBR3xxx CapSense® ExpressTM-controllers maken geavanceerde, maar eenvoudig te implementeren, capacitieve aanraaksensoren voor de gebruiker mogelijk
Deze registerconfigureerbare familie, die maximaal 16 capacitieve sensing-invoeringen ondersteunt, elimineert tijdrovende
Deze controllers zijn ideaal voor het implementeren van capacitieve knoppen, schuifregelaars en nabijheidssensoren met
minimale ontwikkelingscyclustijden.
