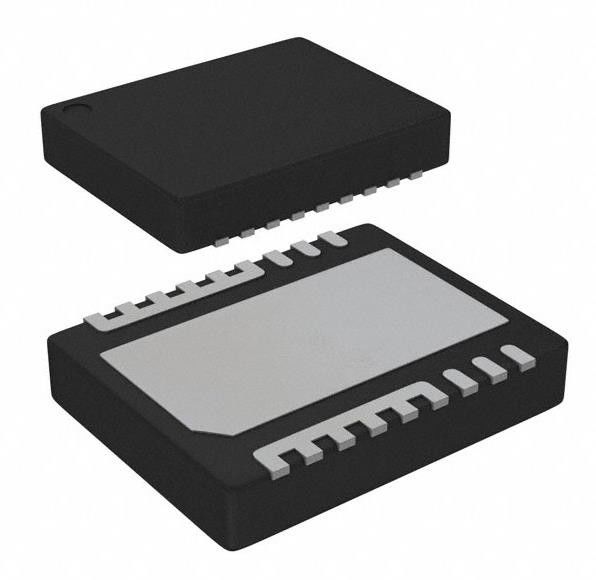

CSD97396Q4MT Halve brug Driver Synchrone omzetters Power MOSFET 8-VSON
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | CSD97396Q4MT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Stroom - Uitgang / Kanaal: | 30A | Huidig - Piekoutput: | 65A |
|---|---|---|---|
| Spanning - Voeding: | 4.5V ~ 5.5V | Spanning - belasting: | 4,5V ~ 24V |
| Werktemperatuur: | -40 °C ~ 150 °C (TJ) | Kenmerken: | Bootstrap-circuit, diode-emulatie |
Productomschrijving
CSD97396Q4MT Halve brug Driver Synchrone omzetters Power MOSFET 8-VSON
Specificaties van CSD 97396Q4MT
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Volledige Half-Bridge-chauffeurs | |
| Mfr | Texas Instruments |
| Reeks | NexFETTM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Halve brug |
| Toepassingen | Synchrone buckconverters |
| Interface | PWM |
| Type lading | Inductieve |
| Technologie | Vermogen MOSFET |
| Rds Aan (type) | - |
| Stroom - Uitgang / Kanaal | 30A |
| Stroom - piekuitgang | 65A |
| Spanning - Voeding | 4.5V ~ 5.5V |
| Spanning - belasting | 4.5V ~ 24V |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Kenmerken | Bootstrap-circuit, diode-emulatie |
| Bescherming tegen fouten | Schot door |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-PowerVFDFN |
| Verpakking van de leverancier | 8-VSON (3.5x4.5) |
| Basisproductnummer | CSD 97396 |
Kenmerken vanCSD 97396Q4MT
* Meer dan 93% systeem efficiëntie bij 15 A
* Maximale nominale continue stroom 30 A, piek 65 A
* Hoogfrequentiebediening (tot 2 MHz)
* Hoge dichtheid - SON 3,5 mm x 4,5 mm Voetafdruk
* Pakket met ultralage inductantie
* System-optimaliseerde PCB-voetafdruk
* Ultra-laag stilstand (ULQ) -stroommodus
* 3.3 V en 5 V PWM-signaal compatibel
* Diode-emulatiemodus met FCCM
* Invoerspanningen tot 24 V
* Invoer van PWM-systemen met drie staten
* Geïntegreerde bootstrapdiode
* Bescherming door schieten
* RoHS-conform - Loodvrij terminalplaten
* Halogeenvrij
Toepassingen vanCSD 97396Q4MT
* Ultrabook/Notebook DC/DC-omvormers
* Multifase Vcore en DDR-oplossingen
* Synchrone buck in netwerken, telecommunicatie en computersystemen
