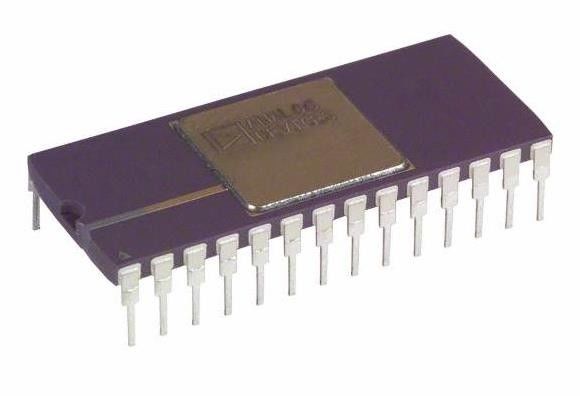

AD1674BD 12 bit analoog naar digitaal converter 1 Input 1 SAR 28-CDIP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | AD1674BD |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 12 | Monsternamingspercentage (per seconde): | 100K. |
|---|---|---|---|
| Aantal ingangen: | 1 | Invoertype: | Kies Gebeëindigd uit |
| Gegevensinterface: | Parallel | Verhouding - VERPAKKEN EN VERZENDEN: ADC: | 1:01 |
| Aantal A/D-Convertors: | 1 | Voltage - Levering, Analogon: | ±11,4V ~ 16,5V |
Productomschrijving
AD1674BD 12 bit analoog naar digitaal converter 1 Input 1 SAR 28-CDIP
Specificaties van AD1674BD
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| Analoog-digitale omzetters (ADC) | |
| Mfr | Analog Devices Inc. |
| Reeks | - |
| Pakket | Buis |
| Aantal bits | 12 |
| Monsternamingspercentage (per seconde) | 100 duizend. |
| Aantal ingangen | 1 |
| Invoertype | Eén eind |
| Gegevensinterface | Parallel |
| Configuratie | S/H-ADC |
| Verhouding - S/H:ADC | 1:01 |
| Aantal A/D-omvormers | 1 |
| Architectuur | SAR |
| Referentietype | Externe, interne |
| Spanning - Voeding, analoog | ± 11,4 V tot 16,5 V |
| Spanning - Voeding, digitaal | 5V |
| Kenmerken | - |
| Werktemperatuur | -40 °C ~ 85 °C |
| Pakket / doos | 28-CDIP (0,600", 15,24 mm) |
| Verpakking van de leverancier | 28-CDIP |
| Montage-type | Door het gat |
| Basisproductnummer | AD1674 |
Kenmerken van AD1674BD
* Volledig monolithisch 12-bit 10 ms Sampling ADC
* On-board versterker voor het opnemen en vasthouden van monsters
* Industriestandaard Pinout
* 8- en 16-bits microprocessor interface
* AC en DC gespecificeerd en getest
* Unipolaire en bipolaire input
* 65 V, 610 V, 0 V10 V, 0 V20 V Invoerbereik
* Temperatuurcategorieën voor commerciële, industriële en militaire doeleinden
* Verkrijgbare versies met MIL-STD-883 en SMD-conformiteit
Toepassingen van AD1674BD
* De AD1674 is een compleet, multifunctionele, 12-bits analoge-digitale converter, bestaande uit een gebruikerstransparante ingebouwde sample-and-hold versterker (SHA), 10 volt referentie,met een vermogen van niet meer dan 50 W.
* De AD1674 is pincompatibel met de industriestandaard AD574A en AD674A, maar bevat een bemonsteringsfunctie die tegelijkertijd een snellere omrekeningssnelheid biedt.De on-chip SHA heeft een brede input bandbreedte ondersteunt 12-bit nauwkeurigheid over de volledige Nyquist bandbreedte van de converter.
