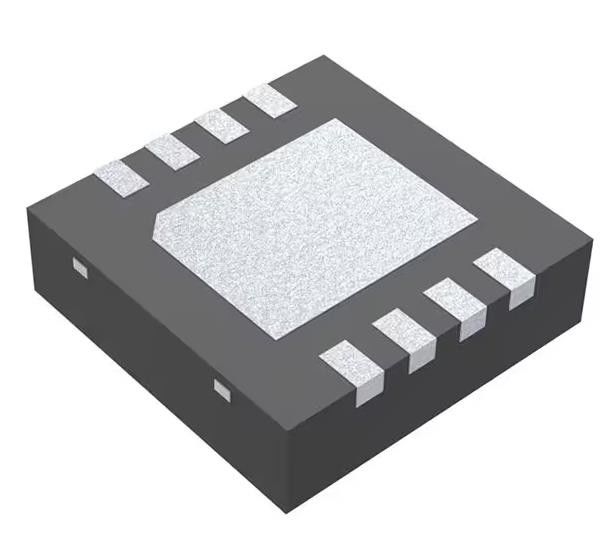

LM5085SDE/NOPB Regulator Positieve Uitgang Stepping-Down Controller IC 8-WSON
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5085SDE/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Spanning - Voeding (Vcc/Vdd): | 4.5V ~ 75V |
|---|---|---|---|
| Outputfasen: | 1 | Frequentie - Overstappen: | tot 1 MHz |
| Werktemperatuur: | -40°C ~ 125°C (TJ) | (Maximum) plichtscyclus: | 100% |
| Verpakking van de leverancier: | 8-WSON (3x3) | Beheersfuncties: | De huidige Grens, laat, op tijd Controle toe |
Productomschrijving
LM5085SDE/NOPB Regulator Positieve Uitgang Stepping-Down Controller IC 8-WSON
Specificaties van LM5085SDE/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Uitvoertype | Transistorschauffeur |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 4.5V ~ 75V |
| Frequentie - Overstappen | tot 1 MHz |
| Werkcyclus (maximaal) | 100% |
| Synchrone rechtgever | - Nee, niet echt. |
| Clock Sync | - Nee, niet echt. |
| Seriële interfaces | - |
| Beheersfuncties | Stroomlimiet, activeren, op tijdscontrole |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-WFDFN blootgestelde pad |
| Verpakking van de leverancier | 8-WSON (3x3) |
| Basisproductnummer | LM5085 |
Kenmerken van LM5085SDE/NOPB
* LM5085-Q1 is een product voor de automobielindustrie dat is gekwalificeerd voor AEC-Q100-kwalificatie 1 (-40'C tot 125°C bij de temperatuur van de verbinding)
* Breed bereik van 4,5-V tot 75-V
* Verstelbare stroomlimiet met behulp van Rps ((oN) of aCurrent Sense Resistor
* Programmeerbare schakelfrequentie tot 1MHz
* Geen luscompensatie vereist
* Ultra-snelle tijdelijke reactie
* Bijna constante bedrijfsfrequentie met variaties in lijn en belasting
* Verstelbare uitgangsspanning vanaf 1,25 V
* Precisie + 2% Feedback Referentie
* In staat tot 100% werkcyclusoperatie
* Interne zachte start timer
* Geïntegreerde hoogspanningsbiasregulator
* Thermische uitschakeling
* Pakket:
- HVSSOP-8
- VSSOP-8
- WSON-8
Toepassingen van LM5085SDE/NOPB
• Info-entertainment voor de automobielindustrie
• Batterij/supercapacitor-opladers
• LED-drivers
