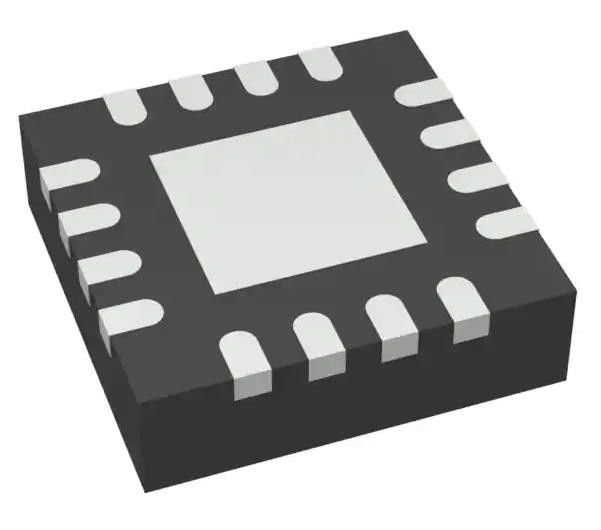

DAC80508MRTET 16 bit digitale naar analoge converter 8 16-WQFN (3x3)
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DAC80508MRTET |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 16 | Aantal D/A-Convertors: | 8 |
|---|---|---|---|
| Regelende Tijd: | 5µs (Type) | Voltage - Levering, Analogon: | 2.7V ~ 5.5V |
| Voltage - Digitale Levering,: | 1.7V ~ 5.5V | INL/DNL (LSB): | ±0.5, ±0.5 |
Productomschrijving
DAC80508MRTET 16 bit digitale naar analoge converter 8 16-WQFN (3x3)
Specificaties van DAC80508MRTET
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Gegevensverwerving | |
| Digitale-analoogconverters (DAC) | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Aantal bits | 16 |
| Aantal D/A-omvormers | 8 |
| Tijd van afwikkeling | 5 μs (type) |
| Uitvoertype | Spanning - Buffered |
| Differentiële output | - Nee, niet echt. |
| Gegevensinterface | SPI |
| Referentietype | Externe, interne |
| Spanning - Voeding, analoog | 2.7V ~ 5.5V |
| Spanning - Voeding, digitaal | 1.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.5, ±0.5 |
| Architectuur | R-2R |
| Werktemperatuur | -40 °C ~ 125 °C |
| Pakket / doos | 16-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 16-WQFN (3x3) |
| Montage-type | Oppervlakte |
| Basisproductnummer | DAC80508 |
Kenmerken van het DAC80508MRTET
• Prestaties
¢ INL: ±1 LSB Maximum bij 16-bit resolutie
¢ TUE: ±0,1% van FSR-maximum
• Geïntegreerde 2,5 V interne referentie
¢ Aanvankelijke nauwkeurigheid: ±5 mV Maximum
¢ lage drift: 2 ppm/°C Typisch, DAC80508
• Hoge aandrijfkapaciteit: 20 mA bij 0,5 V van de voedingsrails
• Flexible outputconfiguratie
Gebruiker Selecteerbare Winst: 2, 1 of 1⁄2
️ Herstellen naar nul of middelschaal
️ Duidelijke uitgangsfunctie: DACx0508C
• Breed werkbereik
¢ Stroomvoorziening: 2,7 V tot 5,5 V
Temperatuurbereik: van 40 °C tot 125 °C
• 50 MHz SPI-compatibele seriële interface
¥ 1,7 V tot 5,5 V werking
¢ Operatie Daisy Chain
¢ CRC-foutcontrole
• laag vermogen: 0,6 mA/kanaal bij 5,5 V
• Kleine pakketten:
️ 3 mm × 3 mm, 16-pin WQFN
️ 2,4 mm x 2,4 mm, 16-pin DSBGA
Toepassingen van DAC80508MRTET
• Optische netwerken
• Draadloze infrastructuur
• Industriële automatisering
• Systemen voor het verkrijgen van gegevens
