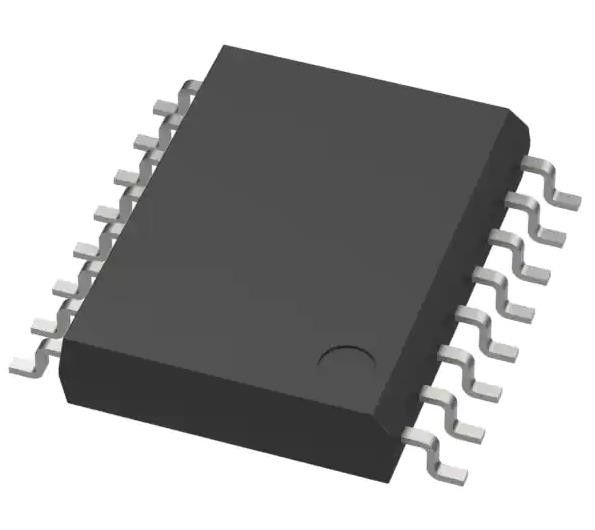

SI8660BD-B-IS Digitale isolator voor algemeen gebruik 5000Vrms 6 kanaal 150Mbps 35kV/μs
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Si8660bd-B-IS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 6 | Input - Zij1/side 2: | 6/0 |
|---|---|---|---|
| Voltage - Isolatie: | 5000Vrms | Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 35kV/µs |
| Gegevenspercentage: | 150Mbps | TpLH van de propagatievertraging/tpHL (Maximum): | 13ns, 13ns |
Productomschrijving
SI8660BD-B-IS Digitale isolator voor algemeen gebruik 5000Vrms 6 kanaal 150Mbps 35kV/μs
Specificaties van SI8660BD-B-IS
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Skyworks Solutions Inc. |
| Reeks | - |
| Pakket | Buis |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 6 |
| Invoer - Zijde 1/Zijde 2 | 6/0 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 5000 Vrms |
| Gemene modus Transiente immuniteit (min) | 35 kV/μs |
| Gegevenspercentage | 150 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 13n, 13n |
| Vervorming van de pulsbreedte (max) | 4.5ns |
| Tijdstip van stijging / daling (type) | 2.5ns, 2.5ns |
| Spanning - Voeding | 2.5V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | SI8660 |
Kenmerken van SI8660BD-B-IS
• Hoogsnelheid
• DC tot 150 Mbps
• Geen startinitialisatie vereist
• Grote bedrijfsspanning
• 2,5 ̊5,5 V
• Tot 5000 VRMS isolatie
• levensduur van 60 jaar bij nominale werkspanning
• Hoge elektromagnetische immuniteit
• Ultra laag vermogen (typisch)
• 5 V werking
• 1,6 mA per kanaal bij 1 Mbps
• 5,5 mA per kanaal bij 100 Mbps
• 2,5 V werking
• 1,5 mA per kanaal bij 1 Mbps
• 3,5 mA per kanaal bij 100 Mbps
• Schmitt trigger-invoer
• Selecteerbare storingsvrije modus
• Standaard hoge of lage output (optie op bestelling)
• Precieze timing (typisch)
• 10 ns verspreidingsvertraging
• Vervorming van de pulsbreedte van 1,5 ns
• 0, 5 ns schommeling van kanaal naar kanaal
• 2 ns verspreidingsvertraging
• 5 ns minimale pulsbreedte
• Transiente immuniteit 50 kV/μs
• kwalificatie AEC-Q100
• Een breed temperatuurbereik
• ¥40 tot 125 °C
• RoHS-conforme verpakkingen
• SOIC-16 breed lichaam
• SOIC-16 smal lichaam
• QSOP-16
• OPN's voor de automobielindustrie beschikbaar
• Ondersteuning van AIAG-conforme PPAP-documenten
• Ondersteuning van IMDS- en CAMDS-lijsten
Toepassingen van SI8660BD-B-IS
• Industriële automatiseringssystemen
• Medische elektronica
• Geïsoleerde schakelaarmodusvoorzieningen
• Geïsoleerde ADC, DAC
• Beheersing van de motor
• Vermogensomvormers
• Communicatiesystemen
