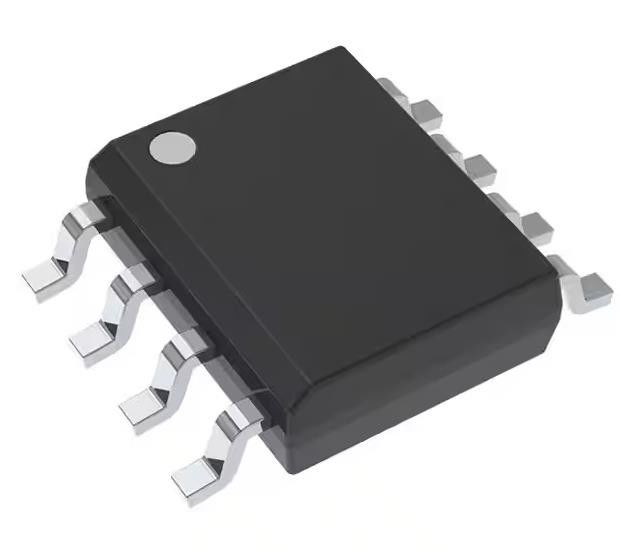

SN65HVD1782QDRQ1 1/1 Transceiver Halve RS422, RS485 8-SOIC 3.3V ~ 5V
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN65HVD1782QDRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Protocol: | RS422 en RS485 | Aantal bestuurders/ontvangers: | Geliefd zijn voor Jehovah, 1/15 |
|---|---|---|---|
| Duplex: | De helft. | Ontvangershysterese: | 50 mV |
| Gegevenspercentage: | 10Mbps | Spanning - Voeding: | 3.3V ~ 5V |
| Werktemperatuur: | -40 °C ~ 125 °C | Pakket / doos: | 8-SOIC (0,154", 3,90 mm breedte) |
Productomschrijving
SN65HVD1782QDRQ1 1/1 Transceiver Halve RS422, RS485 8-SOIC 3.3V ~ 5V
Specificaties van SN65HVD1782QDRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Bestuurders, ontvangers, zenders | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Reel® | |
| Type | Transceiver |
| Protocol | RS422 en RS485 |
| Aantal bestuurders/ontvangers | Geliefd zijn voor Jehovah, 1/15 |
| Duplex | De helft. |
| Receptorhysteresis | 50 mV |
| Gegevenspercentage | 10 Mbps |
| Spanning - Voeding | 3.3V ~ 5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | 65HVD1782 |
Kenmerken vanSN65HVD1782QDRQ1
• Geschikt voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten
¥40°C tot 125°C omgevingstemperatuurbereik
¢ HBM-ESD-classificatieniveau H2
De in artikel 4, lid 1, onder a), bedoelde categorieën worden geïdentificeerd.
• Bescherming tegen bus-pinfouten:
′ > ± 70 V ("HVD1780-Q1, "HVD1781-Q1)
De in punt 6.2.2.3 bedoelde verwarmingsinrichting is een verwarmingsinstallatie.
• Werken met 3,3 V tot 5 V-toevoer
• ±16-kV HBM-bescherming op buspinnen
• Verminderde eenheidbelasting tot 320 knooppunten
• Foutbeveiligde ontvanger voor open-circuit-, kortsluit- en idlebusomstandigheden
• Een laag energieverbruik
️ lage standbytoevoerstroom, maximaal 1 μA
¢ ICC 4-mA stilstand tijdens het gebruik
• Pin-compatibel met industriestandaard SN75176
• Signaleringssnelheden van 115 kbps, 1 Mbps en tot 10 Mbps
Inleiding vanSN65HVD1782QDRQ1
Automobiele gegevensverbindingen
