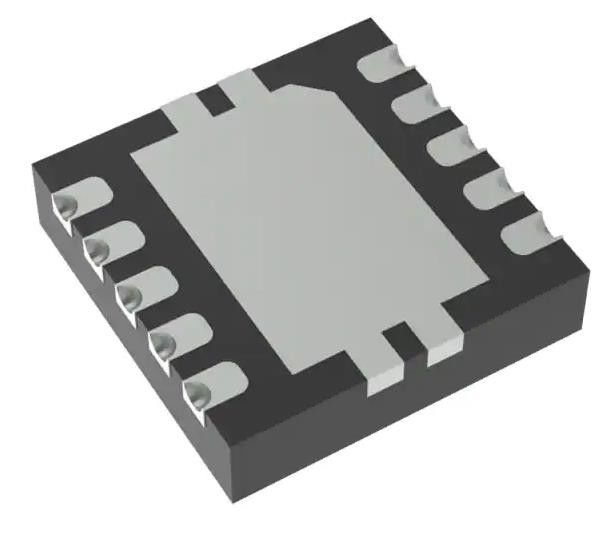

LM53601AQDSXTQ1 Schakelregulator IC Positief instelbaar 3.3V 1 Uitgang 1A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM53601AQDSXTQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 3.8V | Spanning - Invoer (max): | 36 V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 3.3V | Spanning - Uitgang (max): | 6V |
| Stroom - Uitgang: | 1A | Frequentie - Overstappen: | 2.1MHz |
| Werktemperatuur: | -40 °C ~ 150 °C (TJ) | ||
| Hoog licht: | 3.3V schakelregulator IC,1A Schakelregulator IC,LM53601AQDSXTQ1 Schakelregulator IC |
||
Productomschrijving
LM53601AQDSXTQ1 Schakelregulator IC Positief instelbaar 3.3V 1 Uitgang 1A
Specificaties van LM53601AQDSXTQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 3.8V |
| Spanning - Invoer (max) | 36 V |
| Spanning - Uitgang (min/vast) | 3.3V |
| Spanning - Uitgang (max) | 6V |
| Stroom - Uitgang | 1A |
| Frequentie - Overstappen | 2.1MHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 10-WFDFN Blootgestelde pad |
| Verpakking van de leverancier | 10-WSON (3x3) |
| Basisproductnummer | LM53601 |
Kenmerken vanLM53601AQDSXTQ1
• Kwalificeerd voor automobiel toepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
De temperatuurgraad van het apparaat 1: omgevingstemperatuurbereik van 40°C tot 125°C
– Device HBM classification level 2
– Device CDM classification level C5
• Temperatuurbereik van de verbinding van 40°C tot 150°C (beschikbaar)
• Breed werkingsinvoerspanning: 3,55 V tot 36 V (met transiënt tot 42 V)
• Optie voor breed spectrum beschikbaar
• vaste schakelfrequentie van 2,1 MHz
• Lage stilstandsstroom: 23 μA
• Afsluitstroom: 1,8 μA
• Verstelbare 3,3- of 5-V-uitgang
• Maximale stroombelasting: 650 mA voor LM53600-Q1,1000 mA voor LM53601-Q1
• Pin-selecteerbare gedwongen PWM-modus
• RESET-uitgang met filter en vertraging
• Externe frequentiesynchronisatie
• Interne compensatie, zachte start, stroomlimiet en UVLO
• 10-lood, 3-mm × 3-mm SON-pakket met bevochtigbare en niet-bevochtigbare flanken
Toepassing vanLM53601AQDSXTQ1
• Toepassingen voor autocamera's
• Automobiele assistentiesystemen voor de bestuurder
• Toepassingen op de autocarrosserie
