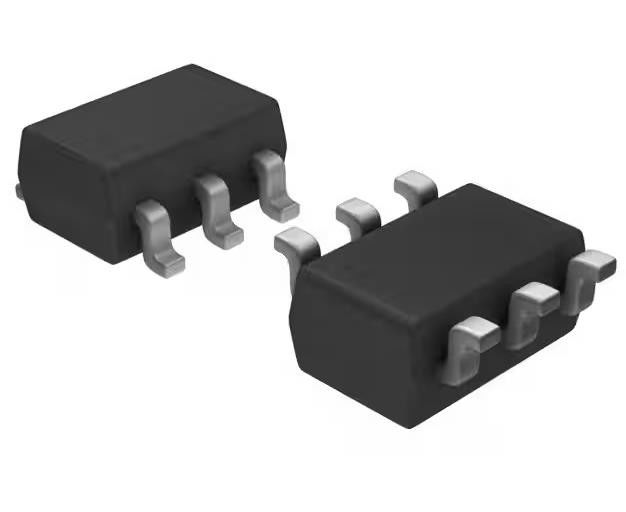

TPS22917DBVR Power Switch/Driver 1:1 P-Channel 2A SOT-23-6 1V ~ 5,5V
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS22917DBVR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Verhouding - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuratie van de output: | Hoge Kant | Spanning - belasting: | 0V ~ 5.5V |
| Spanning - Voeding (Vcc/Vdd): | 1V ~ 5,5V | Huidig - (Maximum) Output: | 2A |
| Rds (Type): | 80mOhm | Werktemperatuur: | -40 °C ~ 125 °C |
| Hoog licht: | 1V 5,5V schakelaar/driver,TPS22917DBVR Power Switch/Driver |
||
Productomschrijving
TPS22917DBVR Power Switch/Driver 1:1 P-Channel 2A SOT-23-6 1V ~ 5,5V
Specificaties van TPS22917DBVR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Schakelaars voor de distributie van stroom, ladingschauffeurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type schakelaar | Algemeen doel |
| Aantal output | 1 |
| Verhouding - Input:Output | 0.042361111 |
| Configuratie van de output | Hoge kant |
| Uitvoertype | P-kanaal |
| Interface | Aan/uit |
| Spanning - belasting | 0V ~ 5,5V |
| Spanning - Voeding (Vcc/Vdd) | 1V ~ 5,5V |
| Stroom - Uitgang (max) | 2A |
| Rds Aan (type) | 80 mOhm |
| Invoertype | Niet-invertend |
| Kenmerken | Beheersing van de lading, slew rate |
| Bescherming tegen fouten | Omgekeerde stroom |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | SOT-23-6 |
| Pakket / doos | SOT-23-6 |
| Basisproductnummer | TPS22917 |
Kenmerken vanTPS22917DBVR
• Invoeroperatiespanning (VIN): 1 V tot 5,5 V
• Maximale continue stroom (IMAX): 2 A
• Aan-weerstand (RON):
¥ 5 VIN = 80 mΩ (typisch)
¥ 1,8 VIN = 120 mΩ (typisch)
1 VIN = 220 mΩ (typisch)
• Ultra laag energieverbruik:
️ ON-toestand (IQ): 0,5 μA (typisch)
️ Afstand (ISD): 10 nA (typisch)
• Smart ON pin pull-down (RPD):
¢ ON ≥ VIH (ION): 10 nA (maximaal)
¥ ON ≤ VIL (RPD): 750 kΩ (typisch)
• Verstelbare aansturingsgrenzen voor inrushstroom (ton):
️ 5-V TON = 100 μs bij 72 mV/μs (CT = open)
️ 5-V TON = 4000 μs bij 2,3 mV/μs (CT = 1000 pF)
• Verstelbare uitgangsontlading en valtijd:
️ QOD-weerstand ≥ 150 Ω (interne)
• Altijd ingeschakeld ware omgekeerde stroomblokkering (RCB):
¢ Activeringsstroom (IRCB): ¢500 mA (typisch)
¢ omgekeerd lek (IIN,RCB): ¢1 μA (maximaal)
Toepassing vanTPS22917DBVR
• industriële systemen
• Set-top box
• Bloedglucosemeters
• Elektronische verkooppunten
