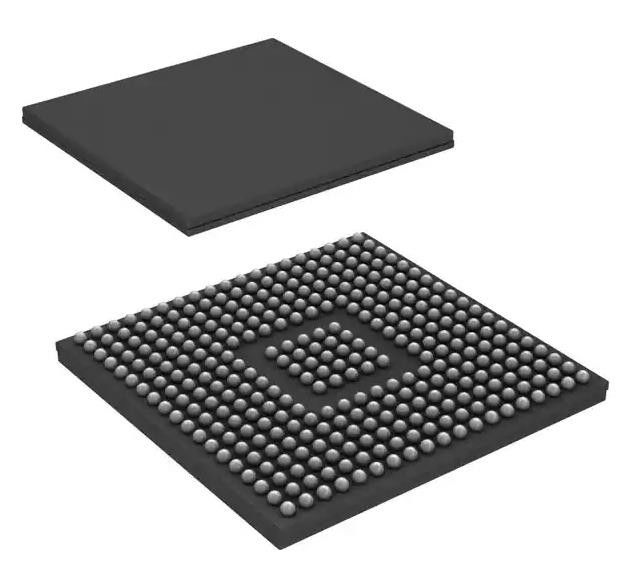

TMS320F28377DZWTQ C28x Microcontroller voor functioneel veiligheidsdoeleinden voor auto's IC 32-bit
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320F28377DZWTQ |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Kernprocessor: | C28x | Grootte van de kern: | Dual Core met 32 bits |
|---|---|---|---|
| Versnelling: | 200 MHz | Connectiviteit: | CANBUS, EBI/EMI, I ² C, MCBSP, SC.I, SPI, OMHOOG, UART/USART, USB |
| Aantal I/O's: | 169 | Grootte van het programmageheugen: | 1MB (512K x 16) |
| RAM-grootte: | 102K x 16 | Spanning - Voeding (Vcc/Vdd): | 1.14V ~ 3.47V |
| Hoog licht: | Microcontroller met 32 bits IC,Microcontroller IC voor functioneel veiligheidsdoeleinden in de automobielindustrie,TMS320F28377DZWTQ |
||
Productomschrijving
TMS320F28377DZWTQ C28x Microcontroller voor functioneel veiligheidsdoeleinden voor auto's IC 32-bit
Specificaties van TMS320F28377DZWTQ
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100, C2000TM C28x DelfinoTM, Functionele veiligheid (FuSa) |
| Pakket | Tray |
| Kernprocessor | C28x |
| Grootte van de kern | 32-bits Dual-Core |
| Versnelling | 200 MHz |
| Connectiviteit | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| Perifere apparatuur | DMA, POR, PWM, WDT |
| Aantal I/O's | 169 |
| Grootte van het programmageheugen | 1 MB (512K x 16) |
| Type programmageheugen | Flash |
| EEPROM-grootte | - |
| RAM-grootte | 102K x 16 |
| Spanning - Voeding (Vcc/Vdd) | 1.14V ~ 3.47V |
| Gegevensomvormers | A/D 24x12b, 12x16b; D/A 3x12b |
| Typ van oscillator | Intern |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 337-LFBGA |
| Verpakking van de leverancier | 337-NFBGA (16x16) |
| Basisproductnummer | TMS320 |
Kenmerken vanTMS320F28377DZWTQ
• Dual-core architectuur
Twee TMS320C28x 32-bits CPU's
️ 200 MHz
¢ IEEE 754 Floating-Point Unit (FPU) met een enkele precisie
Trigonometrische wiskunde-eenheid (TMU)
Viterbi/complexe wiskunde-eenheid (VCU-II)
• Twee programmeerbare Control Law Accelerators (CLA's)
️ 200 MHz
¢ IEEE 754 instructies met zwevende lijn met één nauwkeurigheid
Uitvoert code onafhankelijk van de centrale CPU
• On-chip geheugen
512KB (256KW) of 1MB (512KW) flits (ECC-beschermd)
- 172KB (86KW) of 204KB (102KW) RAM (ECC-beschermd of pariteitsbeschermd)
¢ Dual-zone-beveiliging ter ondersteuning van de ontwikkeling van derden
¢ Uniek identificatienummer
• Clock en systeemcontrole
2 interne 10-MHz oscillators met nul-pin
¢ On-chip kristal oscillator
- Ontbrekende clock detectie circuits
• 1,2-V-kern, 3,3-V I/O-ontwerp
• Perifere apparatuur van het systeem
- twee externe geheugeninterfaces (EMIF's) met ASRAM- en SDRAM-ondersteuning
¢ Dual 6-kanaal Direct Memory Access (DMA) controllers
- Tot 169 individueel programmeerbare, meervoudige GPIO-pins (General-Purpose Input/Output) met inputfiltering
¢ Ondersteuning van meerdere lage-energie-modus (LPM) met externe wake-up
• Perifere communicatieapparatuur
USB 2.0 (MAC + PHY)
Ondersteuning voor 12-pin 3.3 V-compatibele Universal Parallel Port (uPP) interface
2 Controller Area Network (CAN) -modules (pin-bootbaar)
3 SPI-poorten met hoge snelheid (tot 50 MHz)
2 Multichannel Buffered Serial Ports (McBSP's)
Vier seriecommunicatieinterfaces (SCI/UART) (pin-bootable)
2 I2C-interfaces (pin-bootbaar)
Toepassing van TMS320F28377DZWTQ
• Middellange/korte afstandsradar
• Motorbesturing van de tractieomvormer
• HVAC-controle van grote bedrijfsmotoren
• Automatische sorteringsapparatuur
• CNC-besturing
• AC-laadstation (stapel)
• DC-laadstation (stapel)
• Power module van het EV-laadstation
• Energieopslagsysteem voor de omzetting van energie (PCS)
• Centrale omvormer
• Optimalisator voor zonne-energie
• Stringomvormer
• Inverter en motorbesturing
• On-board (OBC) en draadloos oplader
• Lineaire motorsegmentcontroller
• Servo-aandrijvingsbesturingsmodule
• AC-invoer BLDC motor aandrijving
• DC-invoer BLDC motor aandrijving
• Industriële wisselstroom-stroomstroom
• Driefasige UPS
