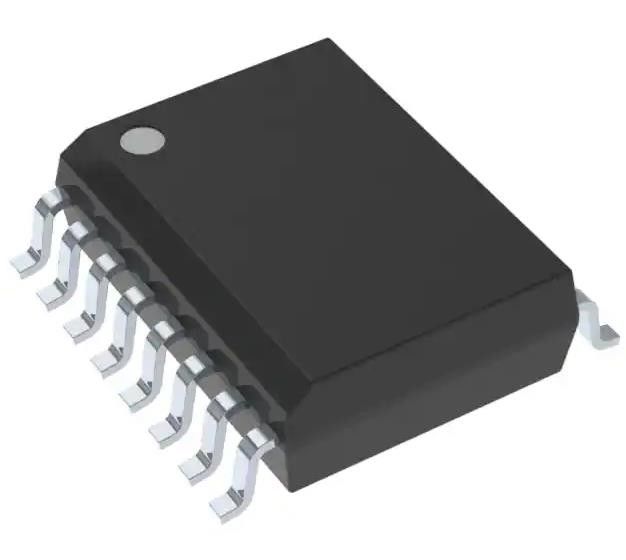

ISO7240CFDW Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 25Mbps 25kV/μs CMTI
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7240CFDW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 4 | Input - Zij1/side 2: | 4/0 |
|---|---|---|---|
| Type kanaal: | Eenrichtingsverkeer | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 25Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 42ns, 42ns | (De Maximum) Vervorming van de impulsbreedte: | 2.5ns |
| Hoog licht: | 4 kanaal digitale isolator voor algemeen gebruik,25 Mbps Digitale Isolator IC voor algemeen gebruik,ISO7240CFDW Digitale isolatie-IC |
||
Productomschrijving
ISO7240CFDW Digitale isolator voor algemeen gebruik 2500Vrms 4 kanaal 25Mbps 25kV/μs CMTI
Specificaties van ISO 7240CFDW
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Buis |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 4 |
| Invoer - Zijde 1/Zijde 2 | 4/0 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 25 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 42n, 42n |
| Vervorming van de pulsbreedte (max) | 2.5ns |
| Tijdstip van stijging / daling (type) | 2n, 2n |
| Spanning - Voeding | 3.15V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | ISO 7240 |
Kenmerken vanISO 7240CFDW
• 25 en 150 Mbps signaalvermogen
¢ lage pulsbreedtevervorming (PWD); maximaal 2 ns
Low Jitter Content; 1 ns Typ bij 150 Mbps
• Selecteerbare standaarduitgang (ISO7240CF)
• > 25 jaar levensduur bij nominale werkspanning (zie Hoogspanningslevensduur van de ISO72x-familie van digitale isolatoren en levensduurprojectie van isolatiecapacitoren)
• 4-kV ESD-bescherming
• Werkt met 3,3 V of 5 V voedingsmiddelen
• Hoge elektromagnetische immuniteit (zie ISO72x Digitale Isolator Magnetisch-Veld Immuniteit)
• Bedrijftemperatuurbereik van 40°C tot +125°C
• Veiligheidsgerelateerde certificeringen:
¢ VDE 4000 VPK Basisisolatie volgens DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- 2,5 kVRMS Isolatie voor 1 minuut per UL 1577
CSA Component Acceptance Notice #5A en IEC 60950-1 End Equipment Standard
