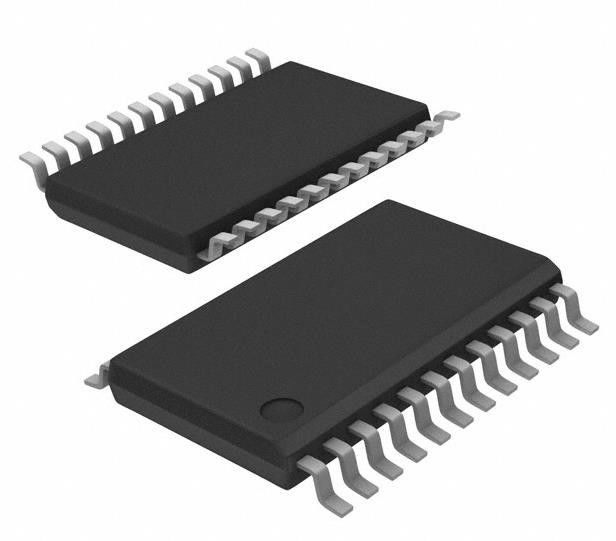

UCC28951QPWRQ1 Full-Bridge Regulator Positive Output DC Controller IC 24-TSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC28951QPWRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 6 | Outputfasen: | 1 |
|---|---|---|---|
| Spanning - Voeding (Vcc/Vdd): | 8V ~ 17V | Frequentie - Overstappen: | tot 1 MHz |
| (Maximum) plichtscyclus: | 95% | Beheersfuncties: | Laat, Frequentiecontrole, Zachte start toe |
| Werktemperatuur: | -40°C ~ 125°C (TJ) | Pakket / doos: | 24-TSSOP (0,173", 4,40 mm breedte) |
| Hoog licht: | 24-TSSOP DC Controller IC,UCC28951QPWRQ1 DC Controller IC,UCC28951QPWRQ1 |
||
Productomschrijving
UCC28951QPWRQ1 Full-Bridge Regulator Positive Output DC Controller IC 24-TSSOP
Specificaties van UCC28951QPWRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Uitvoertype | Transistorschauffeur |
| Functie | - |
| Configuratie van de output | Positief |
| Topologie | Volledige brug |
| Aantal output | 6 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 8V ~ 17V |
| Frequentie - Overstappen | tot 1 MHz |
| Werkcyclus (maximaal) | 95% |
| Synchrone rechtgever | - Ja, dat klopt. |
| Clock Sync | - Ja, dat klopt. |
| Seriële interfaces | - |
| Beheersfuncties | Inzetten, frequentiebeheersing, zachte start |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 24-TSSOP |
| Basisproductnummer | UCC28951 |
Kenmerken vanUCC28951QPWRQ1
• Kwalificeerd voor automobiel toepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
De temperatuurgraad van het apparaat 1: omgevingstemperatuurbereik van 40 °C tot + 125 °C
¢ HBM-ESD-classificatieniveau H2
• Verbeterd bereik van nulspanningsschakeling (ZVS)
• Directe synchrone rechtgever (SR)
• Beheer van de efficiëntie van lichte belasting, met inbegrip van:
¢ Discontinuous conduction mode (DCM),dynamische SR-aan/uitregeling met programmeerbare drempel
¢ Programmabele aanpassingsvertraging
• Beheersing van de gemiddelde of piekstroommodus met programmeerbare hellingcompensatie en beheersing van de spanning
• Zwakke start en activeringsfunctie in gesloten lus
• Programmeerbare schakelfrequentie tot 1 MHz met tweerichtingssynchronisatie
• (± 3%) cyclus-per-cyclus-stroomlimietbescherming met steun voor de hikmodus
• Startstroom van 150 μA
• VDD-onderspanningsblokkering
• Breed temperatuurbereik: ¥40°C tot +125°C
Toepassing vanUCC28951QPWRQ1
• Inverters voor elektrische voertuigen
• Boordladers voor elektrische voertuigen
• Zonne-omvormers
• UPS
