ISO7340CQDWRQ1 Digitale isolator voor algemeen gebruik 3000Vrms 4 kanaal 25Mbps 25kV/μs
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7340CQDWRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 4 | Input - Zij1/side 2: | 4/0 |
|---|---|---|---|
| Type kanaal: | Eenrichtingsverkeer | Voltage - Isolatie: | 3000Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 25Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 58ns, 58ns | (De Maximum) Vervorming van de impulsbreedte: | 4NS |
| Hoog licht: | 4 kanaal digitale isolator voor algemeen gebruik,ISO7340CQDWRQ1,Digitale isolator voor algemeen gebruik van 3000 Vrms |
||
Productomschrijving
ISO7340CQDWRQ1 Digitale isolator voor algemeen gebruik 3000Vrms 4 kanaal 25Mbps 25kV/μs
Specificaties van ISO 7340CQDWRQ1
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 4 |
| Invoer - Zijde 1/Zijde 2 | 4/0 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 3000 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 25 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 58n, 58n |
| Vervorming van de pulsbreedte (max) | 4ns |
| Tijdstip van stijging / daling (type) | 2.1ns, 1.7ns |
| Spanning - Voeding | 3V ~ 5,5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |

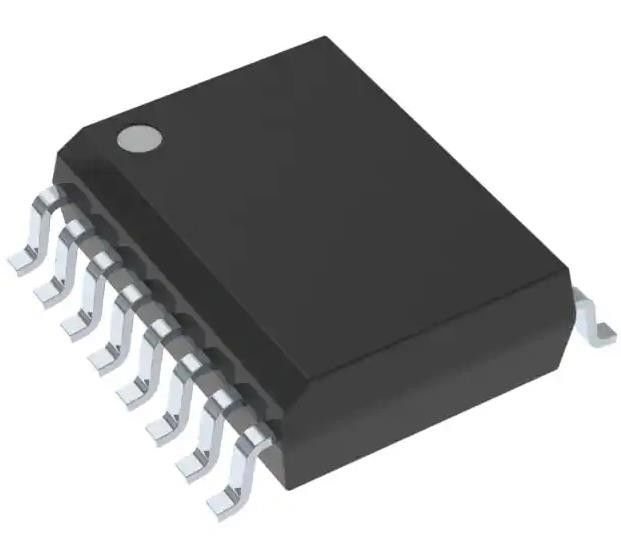

| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 16-SOIC |
| Basisproductnummer | ISO 7340 |
Kenmerken vanISO 7340CQDWRQ1
• Geschikt voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
De temperatuur van het apparaat is van klasse 1: omgevingstemperatuurbereik van 40°C tot 125°C.
️ HBM-classificatie van het apparaat, niveau 3A
¢ Classificatieniveau C6 van de CDM voor apparaten
• Signaleringssnelheid: 25 Mbps
• Geïntegreerd geluidsfilter op de ingangen
• Opties voor standaard High en Low Output
• laag stroomverbruik, typisch ICC per kanaal bij 1 Mbps:
ISO7340-Q1: 0,9 mA (5-V-toevoer),0.7 mA (3,3-V voedingsmiddelen)
ISO7341-Q1: 1,2 mA (5-V voedingsmiddelen),0.9 mA (3.3-V voedingsmiddelen)
ISO7342-Q1: 1,3 mA (5-V voedingsmiddelen),0.9 mA (3.3-V voedingsmiddelen)
• Lage verspreidingsvertraging: 31 ns Typisch (5-V voedingsmiddelen)
• Vertaal van 3,3-V en 5-V-niveaus
• 70-KV/μs Transiente Immuniteit, typisch (5-V voedingsmiddelen)
• Robuuste elektromagnetische compatibiliteit (EMC)
️ ESD, EFT en Surge Immunity op systeemniveau
¢ lage emissies
• Werkt met 3,3-V en 5-V voedingsmiddelen
• Grote SOIC-16-pakketten
• Veiligheidsgerelateerde certificeringen:
¥ 4242-VPK Basisisolatie volgens DIN V VDE V0884-10 en DIN EN 61010-1
¢ 3-KVRMS-isolatie voor 1 minuut per UL 1577
CSA Component Acceptance Notice 5A, IEC60950-1 en IEC 61010-1 Eindapparatuurnormen
️ GB4943.1-2011 CQC-gecertificeerd
Toepassing van ISO7340CQDWRQ1
• Optocoupler vervanging in:
¢ Industrieel veldbussen
Profibus
¢ Modbus
DeviceNet-gegevensbussen
Servocontrolesinterface
Motorische controle
️ Energievoorzieningen
¢ Batterijpakketten
