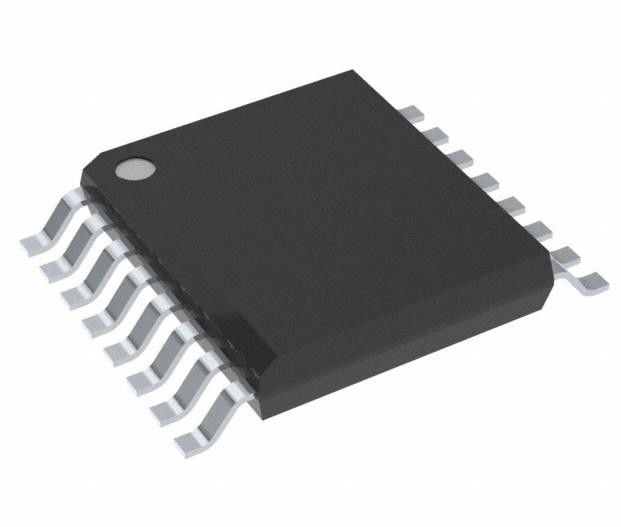

ISO7741FQDBQRQ1 Digitaal isolator voor algemeen gebruik 2500Vrms 4 kanaal 100Mbps 85kV/μs
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7741FQDBQRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 4 | Input - Zij1/side 2: | 3/1 |
|---|---|---|---|
| Type kanaal: | Eenrichtingsverkeer | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 85 kV/μs | Gegevenspercentage: | 100Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 16ns, 16ns | (De Maximum) Vervorming van de impulsbreedte: | 4.9ns |
| Hoog licht: | 100 Mbps Digitale Isolator,4 Kanaal Doel Digitale Isolator,2500Vrms Digitale isolator voor het doel |
||
Productomschrijving
ISO7741FQDBQRQ1 Digitaal isolator voor algemeen gebruik 2500Vrms 4 kanaal 100Mbps 85kV/μs
Specificaties van ISO 7741FQDBQRQ1
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 4 |
| Invoer - Zijde 1/Zijde 2 | Geliefd van Jehovah, 1/15 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 85 kV/μs |
| Gegevenspercentage | 100 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 16n, 16n |
| Vervorming van de pulsbreedte (max) | 4.9ns |
| Tijdstip van stijging / daling (type) | 2.4ns, 2.4ns |
| Spanning - Voeding | 2.25V ~ 5.5V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-SSOP (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 16-SSOP |
| Basisproductnummer | ISO 7741 |
Kenmerken vanISO 7741FQDBQRQ1
• Kwalificeerd voor automobiel toepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten:
De temperatuur van het apparaat Klasse 1: Omgevingswerkstemperatuur van ∼40°C tot 125°C
• Functioneel veilig
¢ Beschikbare documentatie ter ondersteuning van het ontwerp van functionele veiligheidssystemen: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• 100 Mbps gegevenssnelheid
• Robuuste isolatie barrière:
️ > 100 jaar levensduur bij 1500 VRMS werkspanning
¢ Vermogen tot 12,8 kV spanning
️ ± 100 kV/μs typische CMTI
• Breed voedingsbereik: 2,25 V tot 5,5 V
• Verandering van het niveau van 2,25 V naar 5,5 V
• Standaard uitvoer high (ISO774x) en low (ISO774xF) opties
• Lage stroomverbruik, typisch 1,5 mA per kanaal bij 1 Mbps
• Lage verspreidingsvertraging: typisch 10,7 ns (5-V-toevoer)
• Sterke elektromagnetische compatibiliteit (EMC)
¢ ESD, EFT en overspanningsbescherming op systeemniveau
️ ±8 kV IEC 61000-4-2-bescherming tegen contactontlading over de isolatiebarrière
¢ lage emissies
• Extrabreed SOIC (DWW-16), breed SOIC (DW-16) en QSOP (DBQ-16) pakketopties
• Veiligheidsgerelateerde certificeringen:
De Commissie stelt de Commissie in kennis van de volgende maatregelen:
¢ UL 1577 onderdeelherkenningsprogramma
CSA, CQC en TUV-certificeringen
Inleiding vanISO 7741FQDBQRQ1
• Hybride, elektrische en aandrijflijn (EV/HEV)
¢ Batterijbeheer systeem (BMS)
¢ Traktieomvormer
️ DC/DC-omvormer
Inverter en motorbesturing
