TPD6F002QDSVRQ1 RC (Pi) EMI-filter 2e orde lage doorgang 6 kanaal C = 17pF
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPD6F002QDSVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 6 | Midden-/afsnijfrequentie: | 100 MHz (afsluiting) |
|---|---|---|---|
| Verminderingswaarde: | -30 dB @ 800 MHz | Weerstand - Kanaal (Ohms): | 100 |
| Waarden: | R = 100 Ohm, C = 17pF | Werktemperatuur: | -40 °C ~ 125 °C |
| Toepassingen: | Vervaardiging van auto's | Filtervolgorde: | Tweede |
| Hoog licht: | 17pF pi EMI-filter,6 kanaal pi EMI-filter,TPD6F002QDSVRQ1 |
||
Productomschrijving
TPD6F002QDSVRQ1 RC (Pi) EMI-filter 2e orde lage doorgang 6 kanaal C = 17pF
Specificaties van TPD6F002QDSVRQ1
| TYPE | Beschrijving |
| Categorie | Filters |
| EMI/RFI-filters (LC, RC-netwerken) | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100, TPD |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type | Lage doorgang |
| Filtervolgorde | 2e plaats |
| Technologie | RC (Pi) |
| Aantal kanalen | 6 |
| Centrum / Cutoff Frequentie | 100 MHz (afsluiting) |
| Verminderingswaarde | -30 dB @ 800 MHz |
| Weerstand - kanaal (ohm) | 100 |
| Waarden | R = 100 Ohm, C = 17pF |
| ESD-bescherming | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 125 °C |
| Toepassingen | Vervaardiging van auto's |
| Spanning - Nominale | - |
| Montage-type | Oppervlakte |

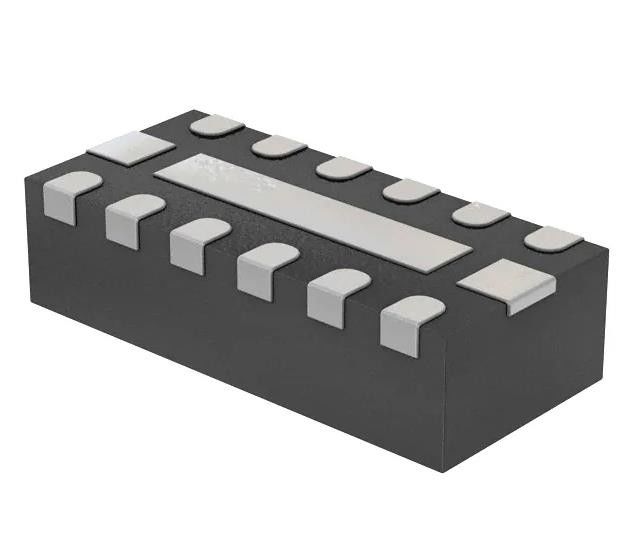

| Pakket / doos | 12-WFDFN Blootgestelde pad |
| Grootte / Afmeting | 0.118" L x 0,053" W (3,00 mm x 1,35 mm) |
| Hoogte | 0.032" (0,81mm) |
| Basisproductnummer | TPD6F002 |
Kenmerken vanTPD6F002QDSVRQ1
* AEC-Q101 gekwalificeerd
* Zeskanaals EMI-filtering voor datapoorten
- -47 dB Crosstalk attenuatie bij 100 MHz
- -30 dB Invoegverlies bij 800 MHz
- -3 dB Bandbreedte 100 MHz
* Pi-Style (C-R-C) Filterconfiguratie ((R = 100 2, CTOTAL = 34 pF)
* Robuuste ESD-bescherming overschrijdt IEC 61000-4-2 ((Level 4)
- +20-kV IEC 61000-4-2 Contactontlading
- +30-kV IEC 61000-4-2 Air-Gap-ontlading
* lage lekkage-stroom 20 nA (max)
* Ruimtebesparend SON-pakket (3 mm x 1,35 mm)
Inleiding vanTPD6F002QDSVRQ1
• LCD-interface
• GPIO
• Geheugeninterface
• Gegevenslijnen bij flexkabel
• FPD-Link
