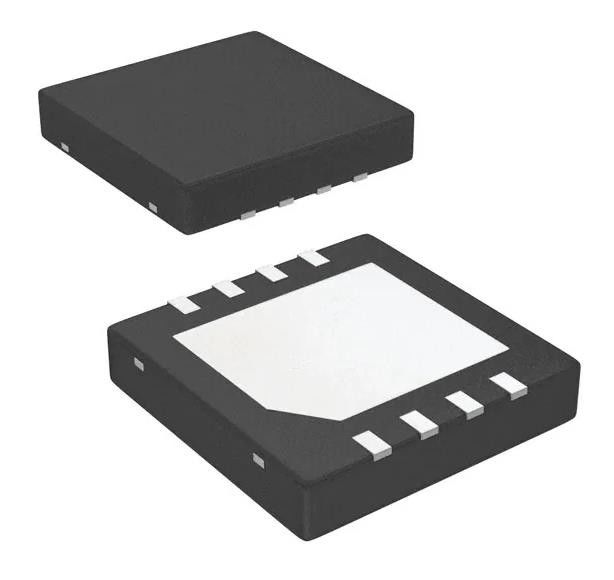

LM5007SD/NOPB Schakelregulator IC Positief verstelbaar 2,5 V 1 Uitgang 500mA 8-WDFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM5007SD/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
|---|---|---|---|
| Spanning - Input (min): | 9V | Spanning - Invoer (max): | 75V |
| Spanning - Uitgang (min/vast): | 2.5V | Spanning - Uitgang (max): | 73V |
| Stroom - Uitgang: | 500 mA | Werktemperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | 8-WDFN LM5007SD/NOPB Schakelregulator IC,500mA LM5007SD/NOPB Schakelregulator IC,LM5007SD/NOPB |
||
Productomschrijving
LM5007SD/NOPB Schakelregulator IC Positief verstelbaar 2,5 V 1 Uitgang 500mA 8-WDFN
Specificaties van LM5007SD/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 9V |
| Spanning - Invoer (max) | 75 V |
| Spanning - Uitgang (min/vast) | 2.5V |
| Spanning - Uitgang (max) | 73V |
| Stroom - Uitgang | 500 mA |
| Frequentie - Overstappen | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-WDFN blootgestelde pad |
| Verpakking van de leverancier | 8-WSON (4x4) |
| Basisproductnummer | LM5007 |
Kenmerken vanLM5007SD/NOPB
• Versatile synchrone Buck DC/DC-omzetter
¢ Invoerspanningsbereik van 9 V tot 75 V
Geïntegreerde 80-V, 0,7-A N-Channel Buck Switch
¢ Interne hoogspannings-VCC-regulator
Verstelbare uitgangsspanning
¢ Hoog efficiënte exploitatie
• Adaptieve architectuur voor constante controle op tijd
¢ Ultra-snelle tijdelijke reactie
Geen compensatie van de controlelus vereist
• Bijna constante wisselfrequentie
PWM-on-time varieert omgekeerd met de ingangsspanning
• Precision 2.5-V referentie
• Stille stroom met een lage invoer
• Inherente beschermingsfuncties voor een robuust ontwerp
VCC en Gate Drive UVLO bescherming
Thermische afsluitingsbescherming met hysteresis
Externe afsluitingsregeling
• 8-pin VSSOP- en WSON-pakketten
• Maak een aangepast regulatorontwerp met WEBENCH® Power Designer
Inleiding vanLM5007SD/NOPB
• Niet-geïsoleerde DC/DC Buck Regulator
• Secundaire hoogspanningsstationsregulator
• 48-V-autosystemen
