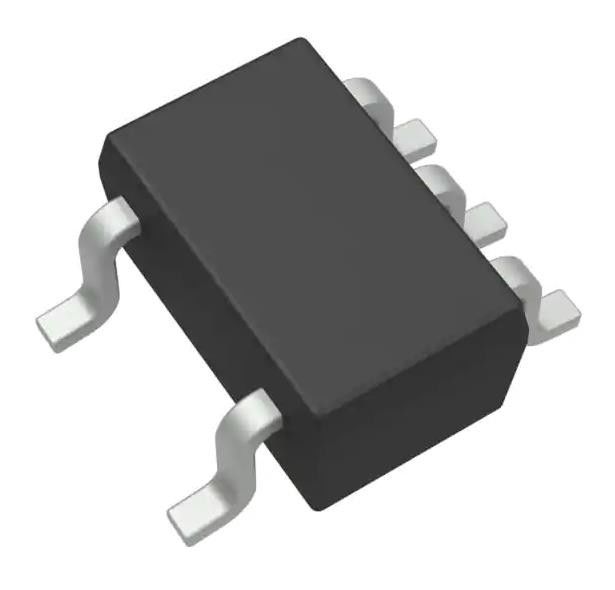

TPS71725DCKR Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 150mA SC-70-5
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS71725DCKR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal toezichthouders: | 1 | Spanning - Invoer (max): | 6.5V |
|---|---|---|---|
| Spanning - Uitgang (min/vast): | 2.5V | Spanningsverlies (max): | 0.3V @ 150mA |
| Stroom - Uitgang: | 150 mA | Stroom - stilstand (Iq): | 80 µA |
| Stroom - Voeding (max): | 100 μA | PSRR: | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Hoog licht: | Positieve vaste spanningsregelaar IC,IC van de spanningsregelaar van 150 mA,1 IC van de uitgangsspanningsregelaar |
||
Productomschrijving
LM22670MR-ADJ/NOPB Schakelregulator IC Positief instelbaar 1.285V 1 Uitgang 3A
Specificaties van TPS71725DCKR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 6.5V |
| Spanning - Uitgang (min/vast) | 2.5V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.3V @ 150mA |
| Stroom - Uitgang | 150 mA |
| Stroom - stilstand (Iq) | 80 μA |
| Stroom - Voeding (max) | 100 μA |
| PSRR | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Beheersfuncties | Inzetten |
| Beschermingsfuncties | Overstroom, overtemperatuur, omgekeerde polariteit, onderspanning (UVLO) |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 5-TSSOP, SC-70-5, SOT-353 |
| Verpakking van de leverancier | SC-70-5 |
| Basisproductnummer | TPS717 |
Kenmerken vanTPS71725DCKR
• Inlaatspanning: 2,5 V tot 6,5 V
• Verkrijgbaar in meerdere uitvoerversies:
Vaste uitgang met spanningen van 0,9 V tot 5 V
Verstelbare uitgangsspanning van 0,9 V tot 6,2 V
• Ultra-hoge PSRR:
70 dB bij 1 kHz, 67 dB bij 100 kHz en 45 dB bij 1 MHz
• Uitstekende lading- en lijntransitieve respons
• Zeer lage uitval: 170 mV typisch bij 150 mA
• Laag geluid: 30 μVRMS typisch (100 Hz tot 100 kHz)
• Kleine 5-pin SC-70, 2-mm × 2-mm WSON-6 en 1,5-mm × 1,5-mm WSON-6 pakketten
Toepassingen van TPS71725DCKR
• Vermogen van de camera-sensor
• Mobiele telefoons
• PDA's en smartphones
• Draadloos LAN, Bluetooth®
