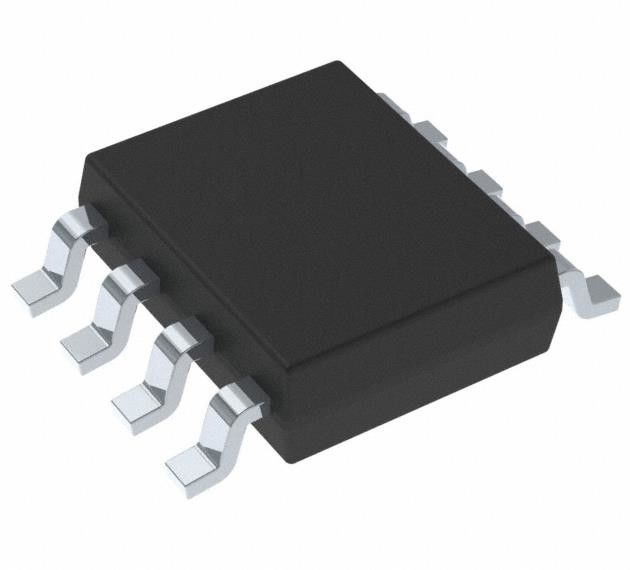

LM22670MR-ADJ/NOPB Schakelregulator IC Positief instelbaar 1.285V 1 Uitgang 3A
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM22670MR-ADJ/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Verstelbaar | Aantal output: | 1 |
|---|---|---|---|
| Spanning - Input (min): | 4.5V | Spanning - Invoer (max): | 42 V |
| Spanning - Uitgang (min/vast): | 1.285V | Spanning - Uitgang (max): | 37V |
| Stroom - Uitgang: | 3A | Frequentie - Overstappen: | 500 kHz |
| Hoog licht: | 1.285V LM22670MR-ADJ/NOPB Schakelregulator IC,Verstelbare LM22670MR-ADJ/NOPB schakelregulator IC,Positieve LM22670MR-ADJ/NOPB schakelregulator IC |
||
Productomschrijving
LM22670MR-ADJ/NOPB Schakelregulator IC Positief instelbaar 1.285V 1 Uitgang 3A
Specificaties van LM22670MR-ADJ/NOPB
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | SIMPLE SWITCHER® |
| Pakket | Buis |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 4.5V |
| Spanning - Invoer (max) | 42 V |
| Spanning - Uitgang (min/vast) | 1.285V |
| Spanning - Uitgang (max) | 37V |
| Stroom - Uitgang | 3A |
| Frequentie - Overstappen | 500 kHz |
| Synchrone rechtgever | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-PowerSOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SO PowerPad |
| Basisproductnummer | LM22670 |
Kenmerken vanLM22670MR-ADJ/NOPB
* Breed inslagspanningsbereik: 4,5 V tot 42 V
* Intern gecompenseerde spanningsmodusregeling
* Stabiel bij keramische condensatoren met lage ESR
* 120 mQ N-kanaal MOSFET PFM-pakket
* 100-mQ N-kanaal MOSFET SO Power PADTM-8Package
* Uitgangsspanningsopties:-ADJ (uitgangen tot 1,285 V) -5,0 (uitgang vastgesteld op 5 V)
* +1,5% Feedback Referentie nauwkeurigheid
* 500-kHz standaard schakelfrequentie
* Verstelbare frequentie en synchronisatie
* -40°C tot 125°C Temperatuurbereik van de werkplaats
* Precision Enable Pin
* Geïntegreerde boot-strap diode
* Geïntegreerde zachte start
* WEBENCH volledig ingeschakeld
* LM22670-Q1 is een product voor de automobielindustrie dat AEC-Q100-kwalificatie graad 1 heeft (operatietemperatuur van -40 °C tot +125 °C)
Toepassingen vanLM22670MR-ADJ/NOPB
* Industriële controle
* Telecom- en datacomsystemen
* Embedded Systemen
* Conversies van standaard 24-V, 12-V en 5-V-invoerrails
