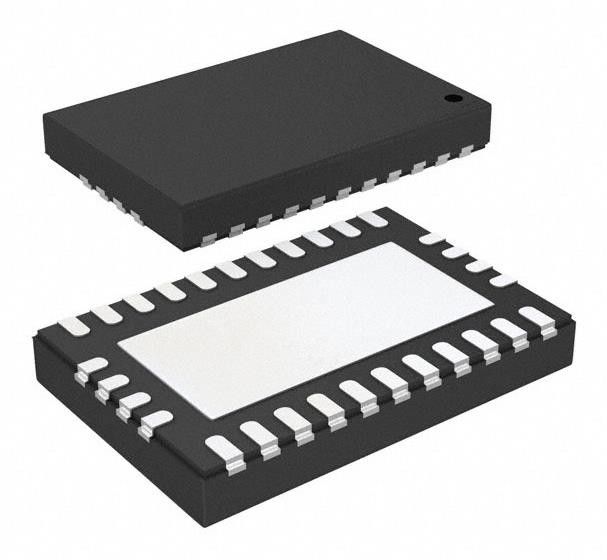

LM76003QRNPRQ1 Schakelregulator IC Positief verstelbaar 1V 1 Uitgang 3.5A 30-WFQFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | LM76003QRNPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Spanning - Input (min): | 3.5v |
|---|---|---|---|
| Spanning - Invoer (max): | 60 V | Spanning - Uitgang (min/vast): | 1V |
| Spanning - Uitgang (max): | 57v | Stroom - Uitgang: | 3.5A |
| Frequentie - Overstappen: | 300kHz ~ 2.2MHz | Werktemperatuur: | -40°C ~ 125°C (TJ) |
| Hoog licht: | Positief verstelbare LM76003QRNPRQ1 regulator IC,3.5A LM76003QRNPRQ1 Regulator IC,1 Uitgang LM76003QRNPRQ1 Regulator IC |
||
Productomschrijving
LM76003QRNPRQ1 witching Regulator IC Positief verstelbaar 1V 1 Uitgang 3.5A 30-WFQFN
Specificaties van LM76003QRNPRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - DC-DC-schakelregulatoren | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Functie | Stap naar beneden |
| Configuratie van de output | Positief |
| Topologie | Buck. |
| Uitvoertype | Verstelbaar |
| Aantal output | 1 |
| Spanning - Input (min) | 3.5V |
| Spanning - Invoer (max) | 60 V |
| Spanning - Uitgang (min/vast) | 1V |
| Spanning - Uitgang (max) | andere |
| Stroom - Uitgang | 3.5A |
| Frequentie - Overstappen | 300 kHz ~ 2,2 MHz |
| Synchrone rechtgever | - Ja, dat klopt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte, bevochtigbare flank |
| Pakket / doos | 30-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 30-WQFN (6x4) |
| Basisproductnummer | LM76003 |
Kenmerken vanLM76003QRNPRQ1
• AEC-Q100 geschikt voor automotive toepassingen
De temperatuurgraad van het apparaat: omgevingsoperatietemperatuur van 40 °C tot + 125 °C
• Geïntegreerde synchrone rectificatie
• Inlaatspanning 3,5 V tot 60 V (maximaal 65 V)
• Uitgangsspanning 1 V tot 95% VIN
• 15-μA stilstandstroom in regel
• Breed spanningsomrekeningsbereik
¥ TON-MIN = 65 ns (typisch)
¢ tOFF-MIN = 95 ns (typisch)
• Functies op systeemniveau
- Synchronisatie met externe klok
¢ Kracht-goede vlag
- Verstelbare zachte start (standaard 6,3 ms)
• FPWM-operatie met pin-selectie
• Verstelbaar frequentiebereik: 300 kHz tot 2,2 MHz
• Hoge efficiëntie bij lichtbelastingsarchitectuur (PFM)
• Beschermingsmiddelen
¢ Stroomlimiet voor elke cyclus
¢ Kortsluitingsbescherming met hikmodus
¢ bescherming tegen overtemperatuur bij thermische uitschakeling
• Maak een aangepast ontwerp met de LM76002-Q1η/LM76003-Q1 met de WEBENCH® Power Designer
