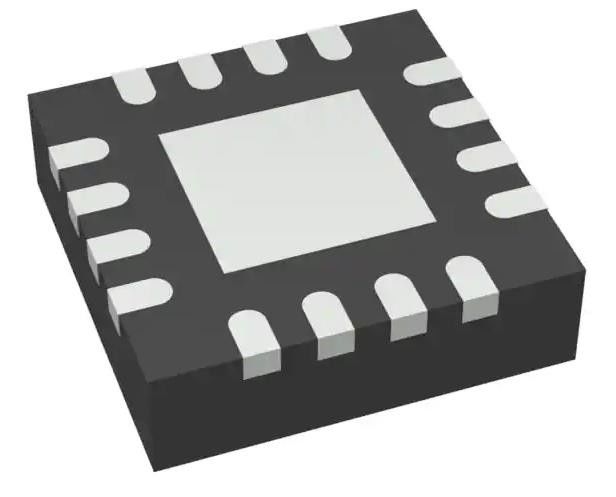

TPS43061RTER Boost Regulator Positieve Uitgang Step-Up DC-DC Controller IC 16-WQFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS43061RTER |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal Beetjes: | 10 | Monsternamingspercentage (per seconde): | 200 duizend. |
|---|---|---|---|
| Aantal ingangen: | 2 | Invoertype: | Kies Gebeëindigd uit |
| Gegevensinterface: | SPI, DSP | Verhouding - VERPAKKEN EN VERZENDEN: ADC: | 1:01 |
| Hoog licht: | Stepping-Up DC-DC Controller IC,Positieve uitgang DC-DC controller IC,16-WQFN DC-DC Controller IC |
||
Productomschrijving
TPS43061RTER Boost Regulator Positieve Uitgang Step-Up DC-DC Controller IC 16-WQFN
Specificaties van TPS43061RTER
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| DC-DC-schakelaars | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Reel® | |
| Uitvoertype | Transistorschauffeur |
| Functie | Stepping-up |
| Configuratie van de output | Positief |
| Topologie | Steun. |
| Aantal output | 1 |
| Fases van de productie | 1 |
| Spanning - Voeding (Vcc/Vdd) | 4.5V ~ 38V |
| Frequentie - Overstappen | 50 kHz ~ 1 MHz |
| Werkcyclus (maximaal) | - |
| Synchrone rechtgever | - Ja, dat klopt. |
| Clock Sync | - Nee, niet echt. |
| Seriële interfaces | - |
| Beheersfuncties | Activeren, Frequentiebeheersing, Power Good, Soft Start |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-WFQFN Blootgestelde pad |
| Verpakking van de leverancier | 16-WQFN (3x3) |
| Basisproductnummer | TPS43061 |
Kenmerken vanTPS43061RTER
• 58-V maximale uitgangsspanning
• 4,5 tot 38 V (40 V Absolute Maximum) VIN-bereik
• TPS43060: 7,5-V-gate-drive geoptimaliseerd voor standaarddrempel-MOSFET's
• TPS43061: 5,5-V gate drive geoptimaliseerd voor lage Qg NexFETTM Power MOSFET's
• Stroomregeling met interne hellingcompensatie
• Verstelbare frequentie van 50 kHz tot 1 MHz
• Synchronisatie met een externe klok
• Verstelbare tijd voor een zachte start
• Inducteur DCR of resistorstroomsensor
• Uitgangsspanning-vermogen-goede indicator
• ±0,8% terugkoppelingsreferentiespanning
• Afsluitstroom van 5 μA
• 600 μA werkende stilstandstroom
• Geïntegreerde bootstrapdiode (TPS43061)
• Stroomlimiet cyclus voor cyclus en thermische afsluiting
• Verstelbare onderspanningslocatie (UVLO) en uitgangsoverspanningsbescherming
• Kleine 16-pin WQFN (3 mm × 3 mm) -verpakking met PowerPADTM
• ¥40°C tot 150°C Werktemperatuur
Inleiding vanTPS43061RTER
• Thunderbolt-poort voor pc's
• Automobiele aandrijfsystemen
• Synchrone terugvlieg
• GaN RF-versterkers
• Accessoires voor tabletcomputers
• Systemen die op batterijen werken
• 5-V, 12-V en 24-V gelijkstroombussystemen
