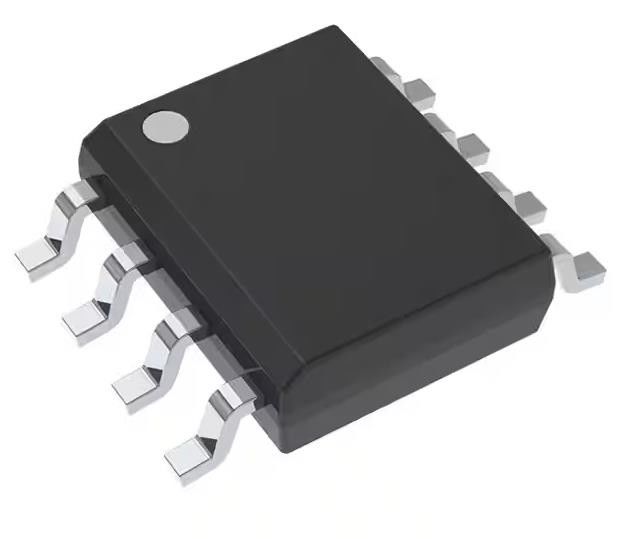

ISO7420DR Digitale isolator voor algemeen gebruik 2500Vrms 2 kanaal 1Mbps 25kV/μs
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7420DR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 2 | Input - Zij1/side 2: | 2/0 |
|---|---|---|---|
| Type kanaal: | Eenrichtingsverkeer | Voltage - Isolatie: | 2500Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Gegevenspercentage: | 1 Mbps |
| Hoog licht: | 2500Vrms Digitale isolator voor het doel,1 Mbps Digitale Isolator,2 Kanaal Doel Digitale Isolator |
||
Productomschrijving
ISO7420DR Digitale isolator voor algemeen gebruik 2500Vrms 2 kanaal 1Mbps 25kV/μs
Specificaties van ISO 7420DR
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Digitale isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Capacitatieve koppeling |
| Type | Algemeen doel |
| Geïsoleerde macht | - Nee, niet echt. |
| Aantal kanalen | 2 |
| Invoer - Zijde 1/Zijde 2 | 2/0 |
| Type kanaal | Eenrichtingsverkeer |
| Spanning - Isolatie | 2500 Vrms |
| Gemene modus Transiente immuniteit (min) | 25 kV/μs |
| Gegevenspercentage | 1 Mbps |
| Verspreidingsvertraging tpLH / tpHL (max) | 14n, 14n |
| Vervorming van de pulsbreedte (max) | 3.7ns |
| Tijdstip van stijging / daling (type) | 1n, 1n |
| Spanning - Voeding | 3.15V ~ 3.45V, 4.75V ~ 5.25V |
| Werktemperatuur | -40°C ~ 105°C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | ISO 7420 |
Kenmerken vanISO 7420DR
* Hoogste signaal snelheid: 1 Mbps
* Lage stroomverbruik, typisch Icc per kanaal (operatie met 3,3 V): - ISO7420: 1,1 mA, ISO7421: 1,5 mA
* Lage verspreidingsvertraging - 9 ns typischLage scheefheid - 300 ps typisch
* Breed TA-bereik: -40'C tot 125'C (M-klasse)
* 50 kV/US Transiente immuniteit, typisch
* Meer dan 25 jaar isolatie integriteit bij nominale spanning
* Werkt vanaf 3,3-V en 5-V voedings- en logische niveaus
* Vertaal van 3.3-V- en 5-V-niveaus
* Smallig lichaam SOlC-8 Pakket
* Veiligheids- en regelgevende goedkeuringen:4242 Vek isolatie per DIN V VDE V 0884-10 en DIN EN 61010-12500 VRms isolatie voor 1 minuut per UL 1577CSAComponent Acceptation Notice 5A,Normen IEC60950-1 en IEC 61010-1CQC-certificering volgens GB4943.1-2011
Inleiding vanISO 7420DR
* Optocoupler vervanging in:
- Industriële veldbus.
- Profibus.
- Modbus.
- DeviceNettm databussen
- Servo Control Interface
- Motorcontrole.
- Stroomvoorzieningen
- Batterijpakketten
