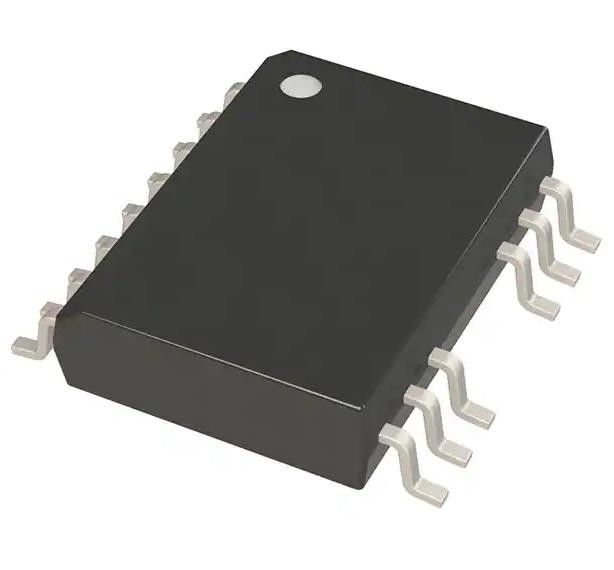

UCC21530BQDWKRQ1 4A 6A Gate Driver Capacitive Coupling 5700Vrms 2 kanaal
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC21530BQDWKRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 2 | Voltage - Isolatie: | 5700Vrms |
|---|---|---|---|
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 100V/ns | TpLH van de propagatievertraging/tpHL (Maximum): | 30n, 30n |
| (De Maximum) Vervorming van de impulsbreedte: | 6ns | Tijdstip van stijging / daling (type): | 6n, 7n |
| Hoog licht: | 6A UCC21530BQDWKRQ1 Poortgeleider,2 Kanaal UCC21530BQDWKRQ1 Poortdriver,4A UCC21530BQDWKRQ1 Poortgeleider |
||
Productomschrijving
UCC21530BQDWKRQ1 4A, 6A Gate Driver Capacitive Coupling 5700Vrms 2 Channel
Specificaties van UCC21530BQDWKRQ1
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Isolatoren - Poortleiders | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100, Functionele veiligheid (FuSa) |
| Pakket | Tape & Reel (TR) |
| Technologie | Capacitatieve koppeling |
| Aantal kanalen | 2 |
| Spanning - Isolatie | 5700Vrms |
| Gemene modus Transiente immuniteit (min) | 100V/ns |
| Verspreidingsvertraging tpLH / tpHL (max) | 30n, 30n |
| Vervorming van de pulsbreedte (max) | 6ns |
| Tijdstip van stijging / daling (type) | 6n, 7n |
| Stroom - Uitgang hoog, laag | 4A, 6A |
| Stroom - piekuitgang | 4A, 6A |
| Spanning - naar voren (Vf) (type) | - |
| Spanning - Uitgangsvoorziening | 14.7V ~ 25V |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 14-SOIC (0,295", 7,50 mm breedte) |
| Verpakking van de leverancier | 14-SOIC |
| Goedkeuringsinstantie | CQC, CSA, UL, VDE |
| Basisproductnummer | UCC21530 |
Kenmerken vanUCC21530BQDWKRQ1
• AEC-Q100 gekwalificeerd met:
¢ HBM-ESD-classificatieniveau H2
• Functionele veiligheid - kwaliteitsbeheerd
¢ Beschikbare documentatie ter ondersteuning van het ontwerp van functionele veiligheidssystemen
• Universaal: dubbele laagzijde, dubbele hoogzijde of halfbrug
• Breedbodied SOIC-14 (DWK) -pakket
• 3,3 mm afstand tussen de stuurkanalen
• Schakelparameters:
️ 19-ns typische verspreidingsvertraging
¢ 10-ns minimale pulsbreedte
¢ 6 ns maximale vervorming van de pulsbreedte
• Common-mode transient immunity (CMTI) groter dan 100 V/s
• Levensduur van de isolatiebarrière > 40 jaar
• 4-A piekbron, 6-A piekput
• TTL- en CMOS-compatibele ingangen
• 3-V tot 18-V input VCCI bereik
• Voeding van de VDD-aandrijving met een uitgang van maximaal 25 V
8-V en 12-V VDD UVLO-opties
• Programmeerbare overlappingen en dode tijd
• Verwerpt ingangsimpulsen en ruisovergangen korter dan 5 ns
• Werktemperatuurbereik ¥40 tot +125°C
• Veiligheidsgerelateerde certificeringen:
¢ 8000-VPK isolatie per DIN V VDE V 0884-11 :2017-01
️ 5,7-kVRMS-isolatie gedurende 1 minuut per UL 1577
CSA-certificering volgens IEC 60950-1, IEC 62368-1, IEC 61010-1 en IEC 60601-1 eindapparatuurnormen
¢ CQC-certificering volgens GB4943.1-2011
Inleiding vanUCC21530BQDWKRQ1
• HEV- en BEV-batterijladders
• Zonnelijnen en centrale omvormers
• AC-naar-DC- en DC-naar-DC-oplaadstations
• AC-omvormer en servo-aandrijving
• AC-DC- en DC-DC-toevoer van stroom
• Energieopslagsystemen
