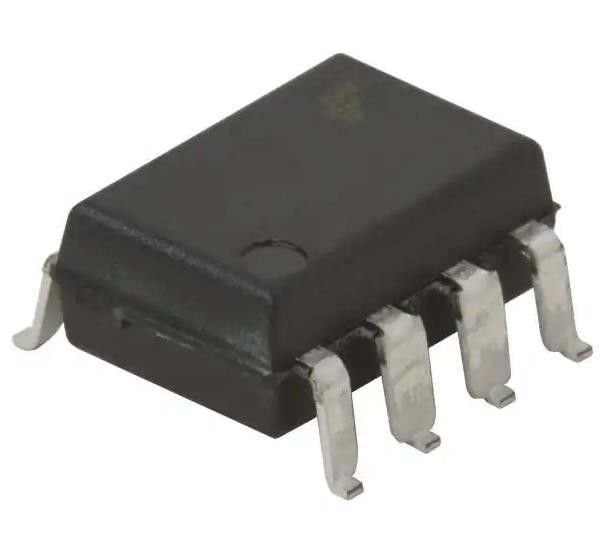

FOD3150ASD 3A Gate Driver Optische koppeling 5000Vrms 1 kanaal 8-SMD
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | FOD3150ASD |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 5000Vrms |
|---|---|---|---|
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 20kV/µs | TpLH van de propagatievertraging/tpHL (Maximum): | 500ns, 500ns |
| (De Maximum) Vervorming van de impulsbreedte: | 300 ns | Tijdstip van stijging / daling (type): | 60ns, 60ns |
| Stroom - Uitgang hoog, laag: | 2A, 2A | Huidig - Piekoutput: | 3A |
| Hoog licht: | FOD3150ASD Poortbestuurder,FOD3150ASD,1 Kanaalpoortstuurder |
||
Productomschrijving
FOD3150ASD 3A Gate Driver Optische koppeling 5000Vrms 1 kanaal 8-SMD
Specificaties van FOD3150ASD
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Isolatoren - Poortleiders | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Optische koppeling |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 5000 Vrms |
| Gemene modus Transiente immuniteit (min) | 20 kV/μs |
| Verspreidingsvertraging tpLH / tpHL (max) | 500 ns, 500 ns |
| Vervorming van de pulsbreedte (max) | 300 ns |
| Tijdstip van stijging / daling (type) | 60 ns, 60 ns |
| Stroom - Uitgang hoog, laag | 2A, 2A |
| Stroom - piekuitgang | 3A |
| Spanning - naar voren (Vf) (type) | 1.5V |
| Stroom - gelijkstroom naar voren (als) (max) | 25 mA |
| Spanning - Uitgangsvoorziening | 15V ~ 30V |
| Werktemperatuur | -40 °C ~ 100 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SMD, Gull Wing |
| Verpakking van de leverancier | 8-SMD |
| Goedkeuringsinstantie | UL |
| Basisproductnummer | FOD3150 |
Kenmerken vanFOD3150ASD
• Hoge geluidsdichtheid met een minimum van 20 kV/s
• Het gebruik van P-kanaal MOSFET's in de uitgangsfase maakt het mogelijk om de uitgangsspanning dicht bij de voedingsrail te schakelen
• Breed voedingsspanningsbereik van 15 V tot 30 V
• Snelle schakelingssnelheid
* Maximale verspreidingsvertraging van 500 ns
* Maximale pulsbreedtevervorming van 300 ns
• Onderspanningsvergrendeling (UVLO) met hysteresis
• Uitgebreid industriële temperatuurbereik, -40°C tot 100°C
• Veiligheid en regelgevende goedkeuringen
* UL1577, 5000 VRMS voor 1 minuut
* DIN EN/IEC60747−5−2
• > 8,0 mm vrije ruimte en kruipafstand (optie T)
• Dit is een Pb−vrij apparaat
Inleiding vanFOD3150ASD
• Industriële omvormer
• Ononderbroken stroomvoorziening
• Inductieverwarming
• Geïsoleerde IGBT/Power MOSFET Gate Drive
