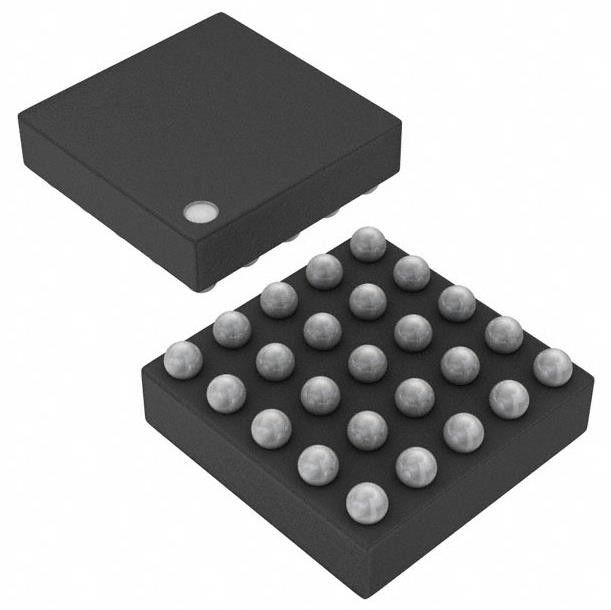

BQ25121AYFPR 300mA Charger 5.5V IC Multi-Chemie 25-DSBGA -40°C ~ 85°C
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | BQ25121AYFPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal cellen: | 1 | Stroom - Opladen: | Constant |
|---|---|---|---|
| Programmeerbare kenmerken: | Stroom, Timer, Spanning | Bescherming tegen fouten: | Overstroom, overspanning, kortsluiting |
| Laadstroom - max.: | 300 mA | Spanning van de batterij: | 4.65V |
| Spanning - Voeding (max): | 5.5V | Interface: | I2C |
| Hoog licht: | 300mA BQ25121AYFPR-oplader,Multi-chemie BQ25121AYFPR-oplader,25-DSBGA BQ25121AYFPR-oplader |
||
Productomschrijving
BQ25121AYFPR 300mA Charger 5.5V IC Multi-Chemie 25-DSBGA -40°C ~ 85°C
Specificaties van BQ25121AYFPR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Batterijladders | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Batterijchemie | Multi-chemie |
| Aantal cellen | 1 |
| Stroom - opladen | Constante |
| Programmeerbare kenmerken | Stroom, Timer, Spanning |
| Bescherming tegen fouten | Overstroom, overspanning, kortsluiting |
| Laadstroom - max. | 300 mA |
| Spanning van de batterij | 4.65V |
| Spanning - Voeding (max) | 5.5V |
| Interface | I2C |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 25-XFBGA, DSBGA |
| Verpakking van de leverancier | 25-DSBGA |
| Basisproductnummer | BQ25121 |
Kenmerken vanBQ25121AYFPR
• Verlengt de werking van het systeem tussen de ladingen
- 700-nA (typisch) iq met ingestelde buckconverter (geen belasting)
️ Tot 300 mA laadstroom voor snel opladen.
- 0,5% nauwkeurige regulering van de batterijspanning (configureerbaar van 3,6 V tot 4,65 V in 10-mV-stappen)
¢ Configureerbare afsluitstroom tot 500 μA
Eenvoudige batterijmonitor op basis van spanning
Watchdog timer uitgeschakeld
• Een zeer geïntegreerde oplossing met een kleine voetafdruk
- 2,5 mm x 2,5 mm WCSP-pakket en zes externe componenten voor minimale oplossing
het beheer van de energiepaden voor het aansturen van het systeem en het opladen van de batterij
De batterijoplader werkt vanaf 3,4 V, 5,5 VIN (verdraagbaar 5,5 V OVP / 20 V)
️ Speciale pinnen voor de inlaatstroomlimiet, de laadstroom, de afsluitstroom en de statusuitgang
• I2C-communicatiecontrole
️ Laadspanning en -stroom
¢ Beëindigingsdrempel
Invoerstroomlimiet
¢ VINDPM-drempel
Opties voor timers
Beheersing van de belastingschakelaar
Regeling van de uitgangsspanning van het systeem
LDO-uitgangsspanning aanpassing
• Veiligheidsgerelateerde certificering:
¢ TUV IEC 62368-1 Certificering
Inleiding vanBQ25121AYFPR
• Slimme horloges en andere draagbare apparaten
• Fitness accessoires
• Medische apparatuur voor gezondheidstoezicht
• Oplaadbaar speelgoed
