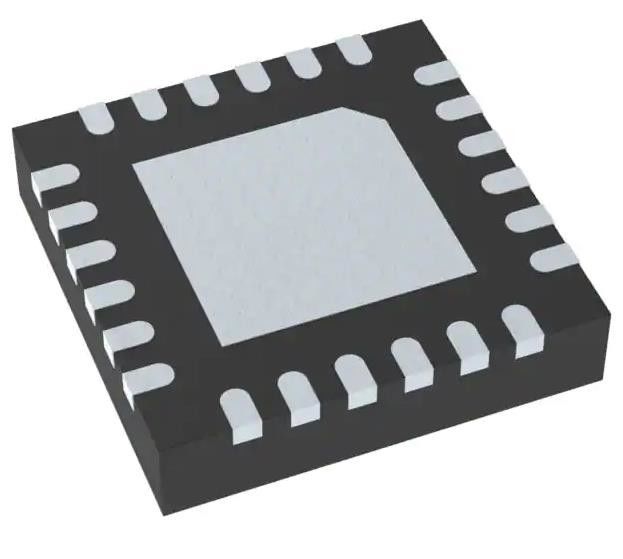

DRV8846RGER Bipolaire motoren en aandrijvers MOSFET Stap/richting 24-VQFN (4x4)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DRV8846RGER |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Functie: | Bestuurder - volledig geïntegreerd, besturings- en vermogenstadium | Configuratie van de output: | Halve brug (4) |
|---|---|---|---|
| Interface: | Stap/Richting | Technologie: | Machtsmosfet |
| Stapresolutie: | 1 ~ 1/32 | Toepassingen: | Stepper Motoren |
| Stroom - Uitgang: | 1.4A | Spanning - Voeding: | 4V ~ 18V |
| Hoog licht: | Power MOSFET DRV8846RGER Bipolaire motorrijder,24-VQFN DRV8846RGER Bipolaire motorrijder,DRV8846RGER Bipolaire motorrijder |
||
Productomschrijving
DRV8846RGER Bipolaire motoren en aandrijvers MOSFET Stap/richting 24-VQFN (4x4)
Specificaties van DRV8846RGER
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Motorrijders, controleurs | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Digi-Reel® | |
| Motortype - stapper | Bipolair |
| Motortype - wisselstroom, gelijkstroom | - |
| Functie | Bestuurder - volledig geïntegreerd, besturings- en vermogenstadium |
| Configuratie van de output | Halve brug (4) |
| Interface | Stap/richting |
| Technologie | Vermogen MOSFET |
| Stapresolutie | 1 ~ 1/32 |
| Toepassingen | Stapmotoren |
| Stroom - Uitgang | 1.4A |
| Spanning - Voeding | 4V ~ 18V |
| Spanning - belasting | 4V ~ 18V |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 24-VQFN (4x4) |
| Basisproductnummer | DRV8846 |
Kenmerken vanDRV8846RGER
• PWM-microstepping motor driver
Geïntegreerde Microstepping-indexer
Tot 1/32 Microstepping
Steps/richtingscontrole
• Meerdere ontbindingsmodussen
️ Gemengd verval
Langzaam vergaan
✓ Snel vergaan
• Configureerbare PWM-off-time hakken
️ 10-, 20-, of 30-μs Off-Time
• Aanpasbare leeglopende tijd voor een soepele stap
• Versnelling van 4 tot 18 V
• 1,4-A (volskaal (maximaal aandrijving) stroom per HBridge (bij 25°C)
• Slaapmodus met lage stroom
• 3-bits koppel DAC naar schaalmotorstroom
• Thermisch versterkt oppervlakte-montagepakket
• Beschermingsmiddelen
Overstromingsbescherming (OCP)
️ Thermische uitschakeling (TSS)
Inleiding vanDRV8846RGER
• Drukkers
• Scanners
• Videobeveiligingscamera's
• Projectoren
