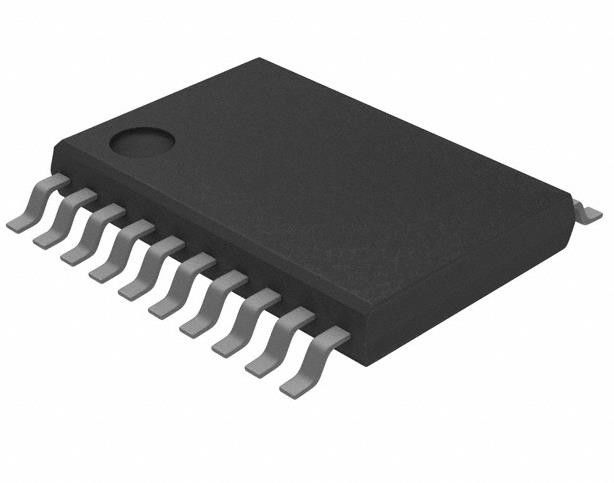

TPS7333QPW Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA 20-TSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS7333QPW |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Uitvoertype: | Vastgesteld | Aantal toezichthouders: | 1 |
|---|---|---|---|
| Spanning - Invoer (max): | 10V | Spanning - Uitgang (min/vast): | 3.3 V |
| Spanningsverlies (max): | 0.4V @ 500mA | Stroom - Uitgang: | 500 mA |
| Stroom - Voeding (max): | 550 µA | Werktemperatuur: | -40 °C ~ 125 °C |
| Hoog licht: | TPS7333QPW Lineaire spanningsregelaar IC,500mA voltageregelgever IC,1 IC van de uitgangsspanningsregelaar |
||
Productomschrijving
TPS7333QPW Lineaire spanningsregelaar IC Positieve vaste 1 Uitgang 500mA 20-TSSOP
Specificaties van TPS7333QPW
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregulatoren - lineair | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Buis |
| Configuratie van de output | Positief |
| Uitvoertype | Vastgesteld |
| Aantal toezichthouders | 1 |
| Spanning - Invoer (max) | 10V |
| Spanning - Uitgang (min/vast) | 3.3V |
| Spanning - Uitgang (max) | - |
| Spanningsverlies (max) | 0.4V @ 500mA |
| Stroom - Uitgang | 500 mA |
| Stroom - Voeding (max) | 550 μA |
| PSRR | 51dB ~ 49dB (120Hz) |
| Beheersfuncties | Activeren, opnieuw instellen |
| Beschermingsfuncties | Overstroom, overtemperatuur, omgekeerde polariteit |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 20-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 20-TSSOP |
| Basisproductnummer | TPS7333 |
Kenmerken vanTPS7333QPW
* Verkrijgbaar in 2,5-V, 3-V, 3,3-V, 4,85-V en 5-V vaste-uitgang en verstelbare versies
* Geïntegreerde Precision Supply-Voltage Supervisor Monitoring Regulator Uitgangsspanning
* Actief laag resetsignaal met 200 ms pulsbreedte
* Zeer lage uitvalspanning...maximaal 35 mV bij IO = 100 mA (TPS7350)
* Laag stilstaande stroom ongeacht de belasting. . . 340 μA Typ
* Extremely Low Sleep-State Current,0.5 μA Max.
* 2% tolerantie over het volledige bereik van belasting, lijn en temperatuur voor versies met vaste output§
* Uitgangsstroombereik van 0 mA tot 500 mA
* TSSOP-pakketoptie biedt een verminderde componentenhoogte voor kritieke toepassingen
Invoering van TPS7333QPW
De TPS73xx-apparaten behoren tot een familie van micropower low-dropout (LDO) spanningsregulatoren.
Ze onderscheiden zich van de TPS71xx en TPS72xx LDO's door hun geïntegreerde vertraagde microprocessor-resetfunctie.
Als de precisie-vertraagde reset niet vereist is, moeten de TPS71xx en TPS72xx worden overwogen.
