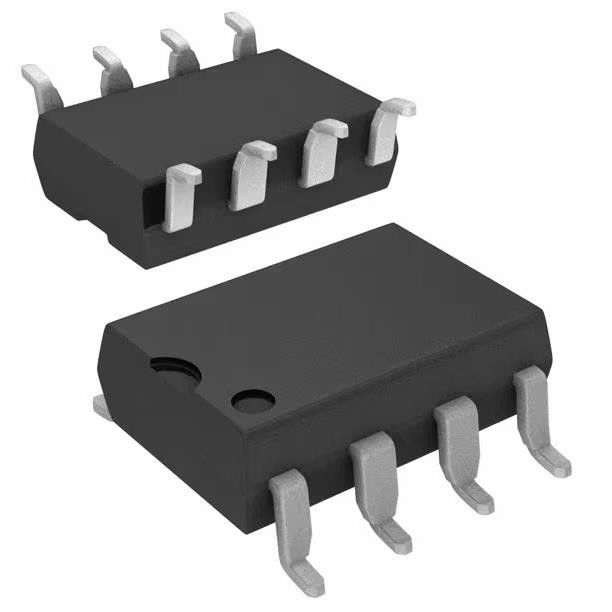

ACPL-T350-560E 2.5A Gate Driver Optische koppeling 3750Vrms 1 kanaal 8-DIP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | Voor de toepassing van deze richtlijn wordt het volgende bepaald: |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal kanalen: | 1 | Voltage - Isolatie: | 3750Vrms |
|---|---|---|---|
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 15kV/µs | TpLH van de propagatievertraging/tpHL (Maximum): | 500ns, 500ns |
| (De Maximum) Vervorming van de impulsbreedte: | 300 ns | Tijdstip van stijging / daling (type): | 15 en 20 minuten |
| Stroom - Uitgang hoog, laag: | 2A, 2A | Huidig - Piekoutput: | 2.5A |
| Hoog licht: | ACPL-T350-560E Poortbestuurder,Optische koppeling 2.5A-poortdriver,8-DIP 2.5A poortdriver |
||
Productomschrijving
ACPL-T350-560E 2.5A Gate Driver Optische koppeling 3750Vrms 1 kanaal 8-DIP
Specificaties van Voor de toepassing van deze richtlijn wordt het volgende bepaald:
| TYPE | Beschrijving |
| Categorie | Isolatoren |
| Isolatoren - Poortleiders | |
| Mfr | Broadcom Limited |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Technologie | Optische koppeling |
| Aantal kanalen | 1 |
| Spanning - Isolatie | 3750Vrms |
| Gemene modus Transiente immuniteit (min) | 15 kV/μs |
| Verspreidingsvertraging tpLH / tpHL (max) | 500 ns, 500 ns |
| Vervorming van de pulsbreedte (max) | 300 ns |
| Tijdstip van stijging / daling (type) | 15 en 20 minuten |
| Stroom - Uitgang hoog, laag | 2A, 2A |
| Stroom - piekuitgang | 2.5A |
| Spanning - naar voren (Vf) (type) | 1.5V |
| Stroom - gelijkstroom naar voren (als) (max) | 25 mA |
| Spanning - Uitgangsvoorziening | 15V ~ 30V |
| Werktemperatuur | -40 °C ~ 100 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SMD, Gull Wing |
| Verpakking van de leverancier | 8-DIP Gull Wing |
| Goedkeuringsinstantie | CSA, IEC/EN/DIN, UR |
| Basisproductnummer | De in bijlage I vermelde gegevens zijn van toepassing. |
Kenmerken vanVoor de toepassing van deze richtlijn wordt het volgende bepaald:
* 2.5A Absolute maximale uitgangsstroom
* 15 kV/μs minimum Common Mode Rejection (CMR) bij VCM = 1500 V
* 1,5 V maximale lage uitgangsspanning (VOL)
* ICC = 4 mA maximale voedingsstroom
* Onder UVLO-bescherming met hysteresis
* Breed VCC-bereik: 15 tot 30 Volt 500 ns maximale schakel snelheden
* Industrieel temperatuurbereik: -40°C tot 100°C
* Veiligheidsgoedkeuring
- UL herkende 3750 vrms voor 1 minuut.
- CSA-goedkeuring
- IEC/EN/DIN EN 60747-5-5 Goedgekeurd
- VIORM = 630 Vpeak (optie 060)
Toepassing vanVoor de toepassing van deze richtlijn wordt het volgende bepaald:
* IGBT/MOSFET poort aandrijving
* Inverter voor huishoudelijke apparaten
* Industriële omvormers
* Schakeling van stroomvoorzieningen (SPS)
