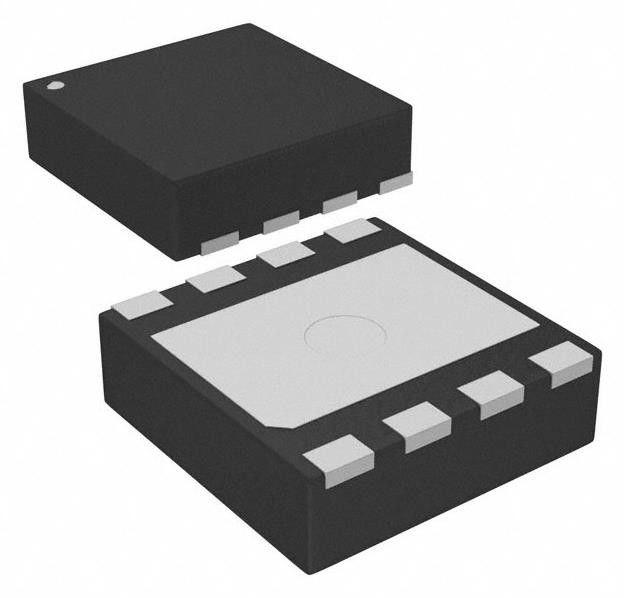

TPS2557QDRBRQ1 Aan/uit-schakelaar/driver 1:1 N-kanaal 5A 8-SON (3x3)
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS2557QDRBRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Aantal output: | 1 | Verhouding - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuratie van de output: | Hoge Kant | Uitvoertype: | N-kanaal |
| Interface: | Aan/uit | Spanning - belasting: | 2.5V ~ 6.5V |
| Spanning - Voeding (Vcc/Vdd): | Vereist niet | Huidig - (Maximum) Output: | 5A |
Productomschrijving
TPS2557QDRBRQ1 Power Switch/Driver 1:1 N-Channel 5A 8-SON (3x3)
Specificaties van TPS2557QDRBRQ1
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Schakelaars voor de distributie van stroom, ladingschauffeurs | |
| Mfr | Texas Instruments |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Type schakelaar | Algemeen doel |
| Aantal output | 1 |
| Verhouding - Input:Output | 0.042361111 |
| Configuratie van de output | Hoge kant |
| Uitvoertype | N-kanaal |
| Interface | Aan/uit |
| Spanning - belasting | 2.5V ~ 6.5V |
| Spanning - Voeding (Vcc/Vdd) | Niet vereist |
| Stroom - Uitgang (max) | 5A |
| Rds Aan (type) | 22mOhm |
| Invoertype | Niet-invertend |
| Kenmerken | Slew rate gecontroleerd, status flag |
| Bescherming tegen fouten | Stroombeperking (aanpasbaar), overtemperatuur, UVLO |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SON (3x3) |
| Pakket / doos | 8-VDFN blootgestelde pad |
| Basisproductnummer | TPS2557 |
Kenmerken vanTPS2557QDRBRQ1
• AEC-Q100 gekwalificeerd
¢ HBM-ESD-classificatieniveau H2
– Device CDM ESD Classification Level C5
• Functioneel veilig
¢ Beschikbare documentatie ter ondersteuning van het ontwerp van functionele veiligheidssystemen
• Voldoet aan de vereisten voor USB-stroombeperking
• Standaardstroomgrens, 500 mA ∼ 5 A (typisch)
• ±6,5% nauwkeurigheid van de stroomgrens bij 4,5 A
• Snelle kortsluitingsrespons ¥ 3,5 μs (typisch)
• 22-mΩ MOSFET aan de hoge kant
• Werkbereik: 2,5 V tot 6,5 V
• 2-μA maximale standbytoevoerstroom
• Ingebouwde zachte start
• 15 kV en 8 kV ESD-afstand
• Veiligheidsgerelateerde certificeringen:
¢ UL Erkend voor UL 2367
CB-certificering voor IEC 60950
CB-certificering voor IEC 62368
Toepassing vanTPS2557QDRBRQ1
USB-oplaadpoorten voor auto's
Milieuclassificaties en exportclassificaties vanTPS2557QDRBRQ1
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
