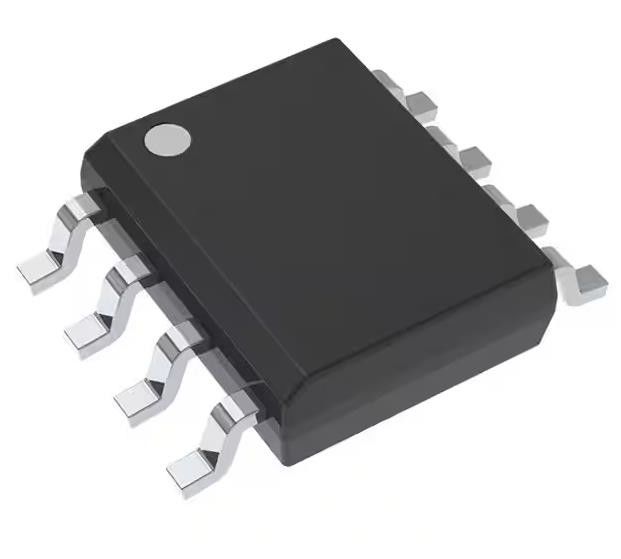

UCC27424DR Low-Side Gate Driver Elektronische IC-chips zonder omkering 8-SOIC
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | UCC27424DR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Laag-kant | Type kanaal: | Onafhankelijk |
|---|---|---|---|
| Aantal Bestuurders: | 2 | Poorttype: | N-kanaal, P-kanaal MOSFET |
| Spanning - Voeding: | 4V ~ 15V | Logicavoltage - VIL, VIH: | 1V, 2V |
| Huidig - Piekoutput (Bron, Gootsteen): | 4A, 4A | Tijdstip van stijging / daling (type): | 20 en 15 minuten |
Productomschrijving
UCC27424DR Low-Side Gate Driver Elektronische IC-chips zonder omkering 8-SOIC
Specificaties van UCC27424DR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Draaiers van hekken | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Gedreven configuratie | De laagste kant |
| Type kanaal | Onafhankelijk |
| Aantal bestuurders | 2 |
| Type poort | N-kanaal, P-kanaal MOSFET |
| Spanning - Voeding | 4V ~ 15V |
| Logische spanning - VIL, VIH | 1V, 2V |
| Stroom - piekuitgang (bron, put) | 4A, 4A |
| Invoertype | Niet-invertend |
| Tijdstip van stijging / daling (type) | 20 en 15 ns |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Verpakking van de leverancier | 8-SOIC |
| Basisproductnummer | UCC27424 |
Kenmerken vanUCC27424DR
* Industriestandaard Pin-Out
* Activatie van functies voor elke bestuurder
* Hoogstroomdrijfvermogen van +4 A Unieke Bipolar en CMOS True Drive OutputStage levert hoogstroom bij MOSFET MillerThresholds
* TTL/CMOS-compatibele ingangen onafhankelijk van de voedingsspanning
* 20-ns typische stijging en 15-ns typische valtijden met 1,8-nF belasting
* Typische verspreidingsvertragingstijden van 25 ns bij dalende input en 35 ns bij stijgende input
* Voerspanning van 4 V tot 15 V
* Dual-outputs kunnen worden geparalleled voor een hogere aandrijvingstroom
* Verkrijgbaar in het thermologisch verbeterde MSOPPowerPADTM-pakket
* Geclassificeerd Van -40°C tot 125°C
Toepassing vanUCC27424DR
* Schakelmodus stroomvoorzieningen
* DC/DC-omvormers
* Motorcontrollers
* Lijnchauffeurs
* Versterkers van klasse D
Milieu- en exportclassificaties van UCC27424DR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
