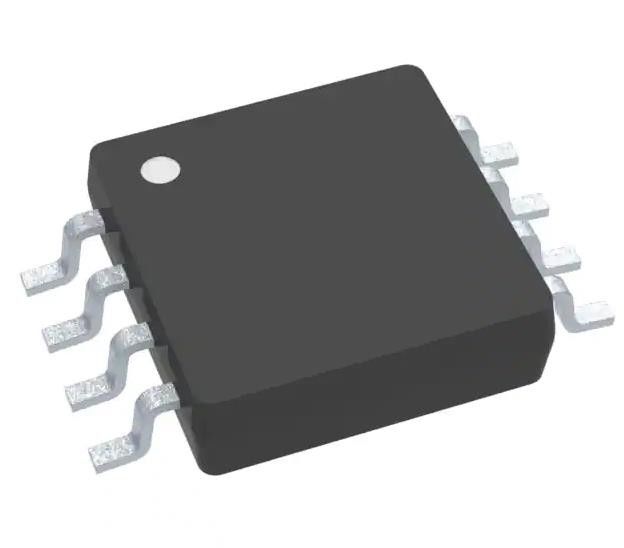

TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 Kanaal 400kHz 8-VSSOP
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TCA9509DGKR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Toepassingen: | I2C | Invoer: | Bus met 2 draden |
|---|---|---|---|
| Output: | Bus met 2 draden | Gegevensvermogen (max): | 400kHz |
| Aantal kanalen: | 1 | Ingevoerde capacitieve weerstand -: | 6.5 pF |
| Spanning - Voeding: | 2.7V ~ 5.5V | Stroom - aanbod: | 3mA |
Productomschrijving
TCA9509DGKR Buffer Electronic IC Chips ReDriver 1 Kanaal 400kHz 8-VSSOP
Specificaties van TCA9509DGKR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Interface | |
| Signalbuffers, repeaters, splitters | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type | Buffer, ReDriver |
| Toepassingen | I2C |
| Invoer | 2-draadbus |
| Output | 2-draadbus |
| Gegevensvermogen (max) | 400 kHz |
| Aantal kanalen | 1 |
| Uitsteltijd | - |
| Signalconditionering | - |
| Capaciteit - Input | 6.5 pF |
| Spanning - Voeding | 2.7V ~ 5.5V |
| Stroom - aanbod | 3 mA |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-TSSOP, 8-MSOP (0,118", 3,00 mm breedte) |
| Verpakking van de leverancier | 8-VSSOP |
| Basisproductnummer | TCA9509 |
Kenmerken vanTCA9509DGKR
• Twee-kanaals bidirectionele buffer
• I2C-bus en SMBus compatibel
• Werkspanningsbereik van 2,7 V tot 5,5 V aan zijde B
• Werkspanningsbereik van 0,9 V tot 5,5 V aan A-zijde
• Omzetting van de spanningsniveaus van 0,9 V naar 5,5 V en van 2,7 V naar 5,5 V
• Invoer met actieve hoge repeater
• Geen externe pull-up weerstanden nodig op de laagspanningspoort A
• Open afvoer I2C I/O
• 5,5-V Tolerantie I2C en ondersteunen van mixed-mode signaal
• Werkzaamheden zonder vergrendeling
• Bevestigt I2C-apparaten in standaardmodus en snelle modus en meerdere controllers
• Ondersteunt arbitrage en klokrekken over de Repeater
• Uitgeschakelde I2C-buspins met hoge impedantie
• Ondersteunt 400 kHz snelle I2C-bus snelheden
• Beschikbaar in:
️ 1,6-mm × 1,6-mm, 0,4-mm hoogte, 0,5-mm toonhoogte QFN-pakket
3 mm × 3 mm MSOP-pakket
• Vergrendeling van de vergrendeling van het voertuig met een vermogen van meer dan 100 mA per JESD 78, klasse II
• ESD-bescherming hoger dan JESD 22
️ 2000-V Mensenlichaammodel (A114-A)
️ 1000-V-lading (C101)
Toepassing vanTCA9509DGKR
• Servers
• Routers (telecomswitchingapparatuur)
• Industriële apparatuur
• Producten met veel I2C-doelen en of lange PCB-traces
